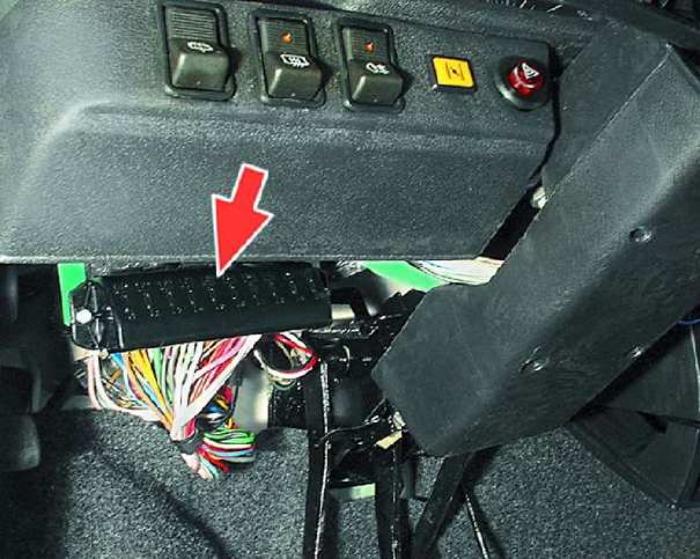

Предлагаем вашему вниманию описание блока предохранителей автомобиля ОКА ВАЗ-1111 – 1113. Подробно описано какой предохранитель за что отвечает, расположение блока предохранителей и силу тока для каждой цепи.
Таблица 7.1. Цепи, защищаемые плавкими предохранителями
|
№ предохранителя
|
Приборы защищаемой цепи
|
Сила тока, А
|
|
Левый блок
|
||
|
1
|
Резерв |
25
|
|
2
|
Правая фара (дальний свет) |
15
|
|
3
|
Левая фара (дальний свет), контрольная лампа включения дальнего света фар |
15
|
|
4
|
Правая фара (ближний свет), электрокорректор |
10
|
|
5
|
Левая фара (ближний свет) |
10
|
|
6
|
Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол |
10
|
|
7
|
Резерв |
20
|
|
8
|
Прикуриватель, звуковые сигналы, реле звуковых сигналов |
20
|
|
9
|
Задние противотуманные фонари |
15
|
|
10
|
Радиоприемник |
10
|
|
11
|
Блок системы управления двигателем |
5
|
|
12
|
Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа |
15
|
|
13
|
Стеклоочиститель, реле омывателей фар |
10
|
|
Правый блок
|
||
|
1
|
Передние противотуманные фары, задние противотуманные фонари |
25
|
|
2
|
Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель |
15
|
|
3
|
Фонари заднего хода, приборы, датчик спидометра |
15
|
|
4
|
Лампа стоп-сигнала, розетка переносной лампы |
10
|
|
5
|
Контрольная лампа аварийной сигнализации |
10
|
|
6
|
Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней |
10
|
|
7
|
Обогрев заднего стекла, плафоны, фара-искатель |
20
|
|
8
|
Резерв |
20
|
|
9
|
Электрический бензонасос (двигатель ЗМЗ-4062) |
15
|
|
10
|
Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) |
10
|
|
11
|
Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота |
5
|
|
12
|
Обогрев сидений |
15
|
|
13
|
Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака |
10
|
