Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.
Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой – на фото его расположение выделено синей рамкой:
Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

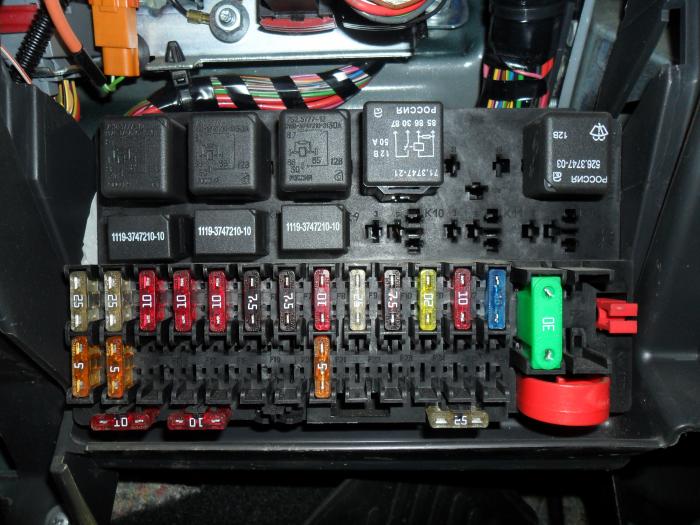

Сняв крышку, мы видим сам блок:
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.
За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).
| № предохранителя в монтажном блоке (Приора) | Сила тока, Ампер | Защищаемая цепь |
| F1 | 25 | Электровентилятор системы охлаждения двигателя (Приора) |
| F2 | 25 | Обогрев заднего стекла (Приора) |
| F3 | 10 | Дальний свет (правая сторона) (Приора) |
| F4 | 10 | Дальний свет (левая сторона) (Приора) |
| F5 | 10 | Звуковой сигнал (Приора) |
| F6 | 7.5 | Ближний свет (левая сторона) (Приора) |
| F7 | 7.5 | Ближний свет (правая сторона) (Приора) |
| F8 | 10 | Тревожный сигнал (Приора) |
| F9 | 25 | Вентилятор отопителя (Приора) |
| F10 | 7.5 | Комбинация приборов, освещения салона, стоп сигнал Приоры |
| F11 | 20 | Стеклоочиститель, обогрев заднего стекла Приоры |
| F12 | 10 | Вывод № 15 от приборов (Приора) |
| F13 | 15 | Прикуриватель Приоры |
| F14 | 5 | Габаритный свет (левая сторона), Приора |
| F15 | 5 | Габаритный свет (правая сторона), Приора |
| F16 | 10 | Вывод № 15 системы ABS Приоры |
| F17 | 10 | Приоры левая |
| F18 | 10 | Приоры правая |
| F19 | 15 | Обогрев сидений Приоры |
| F20 | 5 | Блок управления иммобилизатором Приоры |
| F21 | 7.5 | Задний противотуманный свет Приоры |
| F22-30 | – | Резервное место для предохранителей в Приоре |
| F31 | 30 | Блок управления электропакетом автомобиля Приора |
| F32 | – | Резервное место для предохранителя в Приоре |
Расположение реле и предохранителей в монтажном блоке:
1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.
Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.
Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты
Блок предохранителей Лада Приора под капотом:
Расшифровка предохранителей:
В нем 6 предохранителей F1,F2,F3,F4,F5,F6.
Предохранитель F1 питает контрольную точку S2 реле зажигания, реле бензонасоса, ЭБУ, форсунки свечи и т.д
Реле зажигания и Реле бензонасоса в Приоре расположены здесь:
Предохранитель F2 питает контрольную точку S4
Предохранитель F3 питает контрольную точку S1
Предохранитель F4 и F6 два силовых предохранителя от + Генератора к + Аккумулятора
Предохранитель F5 Питание электроусилителя руля
А вот блок реле, расположенный под капотом:
