Дорогие друзья, я уверен что практически все владельцы Самар с завидной периодичностью сталкиваются с проблемами в электрике своего автомобиля, и есть у меня подозрение, подкрепленное собственным опытом, что большая часть этих проблем прячется непосредственно в блоке предохранителей вашей ВАЗ-2115 и всего остального семейства. Этих блоков существует несколько видов, их производили разные заводы и они имеют разную маркировку, но в большинстве своем они идентичны, и сегодня мы рассмотрим их схемы, основные проблемы, и методы их решения.
Начнем с основного, думаю все знают где искать этот черный ящик пандоры под названием блок предохранителей – он расположен с левой стороны по ходу движения (водительской) под капотом ближе к лобовому стеклу. Кстати именно это его месторасположение сыграло злую шутку с большинством автовладельцев Самар – блок постоянно подвержен воздействию воды и периодически ввиду собственной не герметичности, забитых сливных дренажей и прочего выходит из строя, прогнивают как дорожки, так и другие его элементы, но это мы уже углубились, давайте начнем с малого – рассмотрим сам блок предохранителей ВАЗ 2114.
Блок предохранителей ВАЗ 2114, 2115 и 2113 – устройство и внешний вид

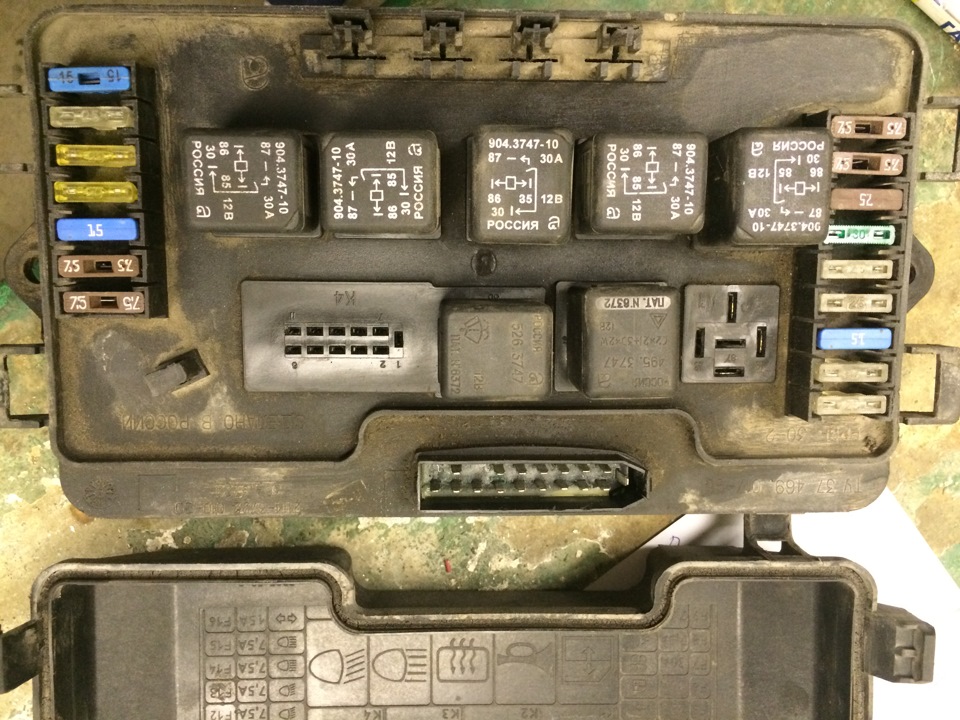

Собственно ничего необычного – типовое расположение предохранителей и реле, давайте их схематично пронумеруем:
Теперь все стало несколько понятнее, однако предстоит еще узнать какой предохранитель за что отвечает, это мы вам распишем без проблем – итак какие цепи защищают предохранители в ВАЗ-2114 и каков их номинал?
F1 (20A) Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2 (10A) Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
F3 (10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер
F4 (20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.
F5 (20A) Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения
F6 (30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)
F7 (20A) Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика
F8 (7.5A) Правая противотуманная фара
F9 (7.5A) Левая противотуманная фара.Реле включения противотуманных фар(контакты)
F10 (7.5A) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза
F11 (7.5A) Лампы габаритных огней по правому борту
F12 (7.5A) Правая фара(ближний свет)
F13 (7.5A) Левая фара(ближний свет)
F14 (7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15 (7.5A) Правая фара(дальний свет)
F16 (15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).
Теперь рассмотрим функционал реле в блоке предохранителей ВАЗ 2115
К1 Реле включения электровентилятора
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле стеклоочистителя
К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5 Реле включения стеклоподъёмников
К6 Реле включения звукового сигнала
К7 Реле включения обогрева заднего стекла
К8 Реле включения дальнего света фар
К9 реле включения ближнего света фар
Для того, что бы прозвонить те или иные цепи, нужно всегда иметь под рукой электрическую схему блока предохранителей.

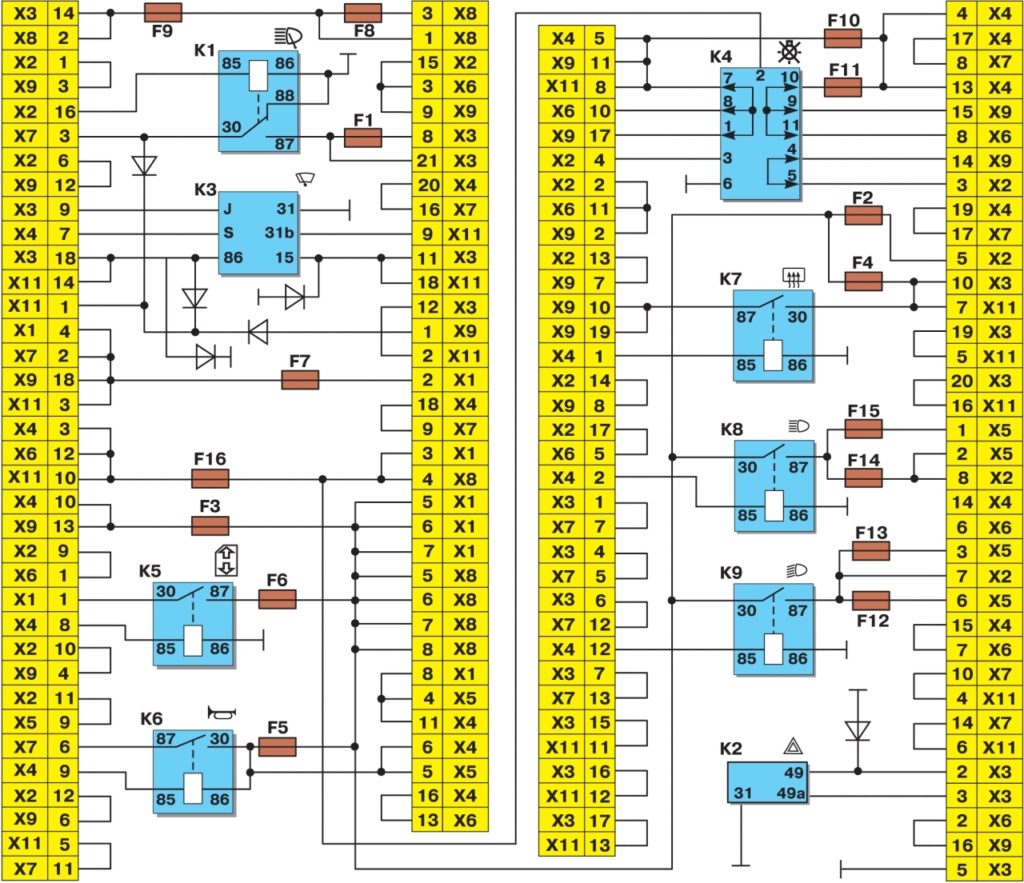

Схема соединений внутри блока предохранителей ВАЗ-2114 и 2115 (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)
Схема соединений монтажного блока 2114 – 2115
(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

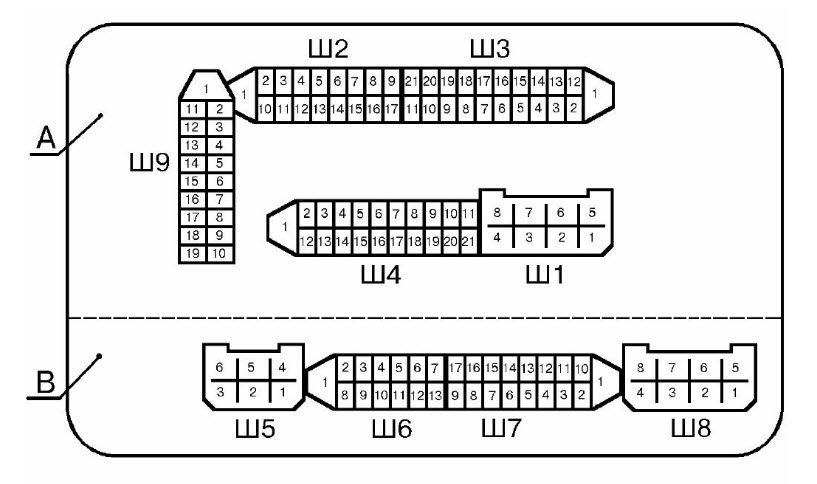

Распиновка разъемов блока предохранителей 2114 – 2115 со стороны салона
