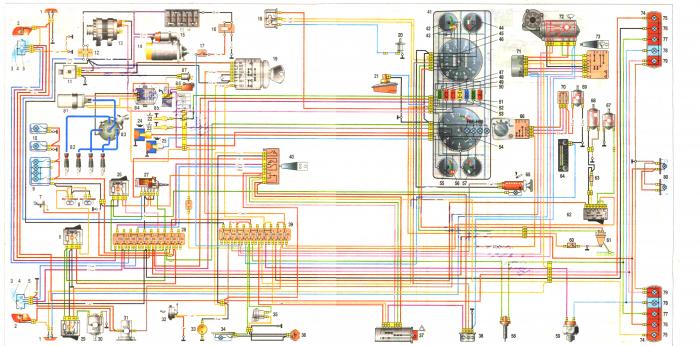

Схема электрическая для автомобилей ГАЗ 3302, ГАЗ 2705
Условные обозначения:
- боковой указатель поворотников;
- указатель поворотников;
- блоки передних фар;
- лампы передних габаритных огней;
- лампа (дальний-ближний) фары;
- тумблер подсветки задней части салона (для автомобилей с двухрядным расположением сидений);
- подсветка подкапотного пространства;
- светильники освещения задней части салона (для автомобилей с двухрядным расположением сидений);
- светильник освещения кабины в передней части;
- плафоны (плафон для ГАЗ-2705 и ГАЗ-27057 с двухрядным расположением сидений) грузового салона;
- реле включения стартера;
- центральный блок плавких вставок;
- электрогенератор;
- расположение стартёра;
- аккумуляторная;
- выключатель плюсовой клемы аккумулятора;
- кнопка управления дистанционно выключателем аккумулятора;
- реле-прерыватель сигнальной лампы стояночного тормоза;
- замок зажигания;
- выключатель сигнала ручного тормоза;
- датчик сигнальной лампы аварийного уровня тормозной жидкости;
- температурный датчик охл.жидкости тосола (воды);
- датчик температуры тосола (воды);
- датчик прибора визуального контроля давления масла;
- датчик сигнальной лампы аварийного давления масла;
- Тумблер противотуманных фар;
- главный переключатель режимов наружного освещения;
- нижний блок плавких вставок;
- выключатель электрического насоса системы отопления (ГАЗ-33023; -330273);
- электрический насос системы отопления (ГАЗ-33023; -330273);
- электрический двигатель стеклоомывателя;
- расположение сигнала;
- розетка подлючения переносного фонаря;
- плафон платформы (ГАЗ-3302; -33021; -33027);
- зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
- выключатель зуммера (ГАЗ-3302, -33021, -33027);
- кнопка включения световой аварийной сигнализации;
- реле указателей поворотников;
- верхний блок плавких вставок;
- устройство переключения режимов работы указателей поворотников;
- щиток контрольных приборов;
- прибор контроля за уровнем топлива в баке;
- лампа-индикатор резерва топлива в баке;
- вольтметр;
- спидометр;
- счетчик суточного пробега;
- лампа-индикатор указателей поворотников (зеленый);
- лампа-индикатор аварийного падения до критического уровня тормозной жидкости и о поднятом рычаге ручного тормоза (красный);
- лампа-индикатор разряда аккумулятора;
- лампа-индикатор включения блокировки межосевого дифференциала раздаточной коробки (для полноприводных моделей 4х4);
- лампа-индикатор перегрева тосола (воды) (красный);
- лампа-индикатор габаритного света (зеленый);
- лампа-индикатор дальнего света фар (синий);
- тахометр;
- указатель давления масла;
- лампа-индикатор аварийного (критического) давления масла (красный);
- температурный указатель тосола (воды);
- кнопка сигнала торможения;
- кнопка автоматического включения сигнала заднего хода;
- выключатель сигнала блокировки межосевого дифференциала (для полноприводных моделей 4х4);
- расположение на схеме топливного датчика, контролирующего уровень;
- устройство переключения режимов работы электромотора дополнительного печки и электрическогонасоса системы отопления (для фургонов с двумя рядами сидений);
- резистор электромотора дополнительного радиатора отопления салона;
- радиоприемник;
- многофункциональное гнездо прикуривателя;
- многопозиционный тумблер электромотора вентилятора печки;
- электрический насос системы отопления (для фургонов с двумя рядами сидений);
- электрический двигатель дополнительного радиатора отопления салона;
- электрический двигатель радиатора отопления салона;
- резистор электромотора печки;
- расположение реле управляющее приводом стеклоочистителей;
- электрический двигатель стеклоочистителя;
- устройство переключения режимов работы стеклоочистителя;
- фонарь комбинированный задний;
- расположение ламп указателей поворотников;
- расположение ламп габаритного света;
- лампа сигнала торможения;
- лампа света заднего хода;
- лампы заднего противотуманного света;
- подсветка номера;
- бабина (высоковольтная катушка) зажигания;
- свечи;
- трамблёр с вакуумным приводом опережения зажигания
