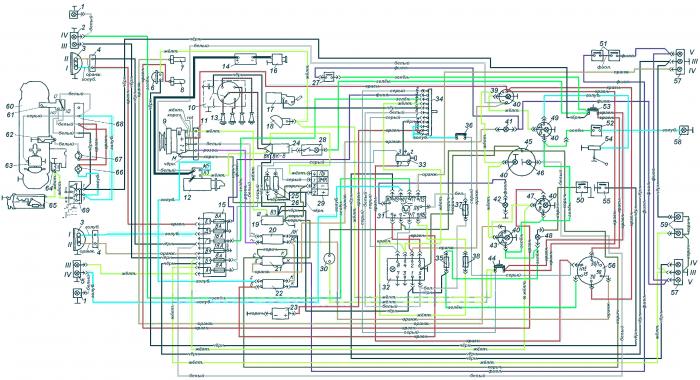

Электрическая схема автомобиля ЛуАЗ 969М
Условные обозначения:
I — Ближний свет; II — Дальний свет; III — Подфарник и задний габаритный фонарь; IV — Указатель поворотов; V-Стоп-сигнал;
1. — Дополнительный боковой указатель поворотов;
2. — Передний правый габаритный фонарь и указатель поворотов;
3. — Фара головного света;
4. — Соединительная колодка;
5. — Передний левый габаритный фонарь и указатель поворотов;
6. — Звуковой сигнал;
7. — Датчик прибора давления масла;
8. — Расположение датчика указателя температуры масла;
9. — Генератор;
10. — Прерыватель-распределитель зажигания;
11. — Соединительная колодка;
12. — Стартер;
13. — Свечи зажигания;
14. — Аккумулятор;
15. — Монтажный блок предохранителей;
16. — Выключатель аккумуляторной батареи;
17. — Электромотор стеклоочистителя;
18. — Подкапотная лампа;
19. — Реле регулятор;
20. — Реле блокировки стартера;
21. — Реле сигнализации исправности тормозной системы;
22. — Дополнительное реле стартера;
23. — Электромотор насоса стеклоомывателя;
24. — Катушка зажигания;
25. — Электромагнитный клапан ЭПХХ;
26. — Микровыключатель ЭПХХ;
27. — Кнопка включателя стоп-сигнала;
28. — Лампа в плафоне освещения салона;
29. — Блок электронный, управления ЭПХХ;
30. — Штепсельная розетка;
31. — Реле указателей поворотов;
32. — Включатель аварийной сигнализации;
33. — Центральный включатель света;
34. — Трёхрычажный подрулевой переключатель;
35. — Плавкий предохранитель;
36. — Биметаллический предохранитель;
37. — Плавкий предохранитель;
38. — Плавкий предохранитель;
39. — Амперметр;
40. — Лампочки освещения приборов;
41. — Контрольная лампа сигнализации исправности тормозной системы;
42. — Лампа контроля указателей поворотов;
43. — Прибор давления масла (манометр);
44. — Кнопочный биметаллический предохранитель;
45. — Спидометр;
46. — Контрольная лампа дальнего света;
47. — Указатель температуры масла;
48. — Лампа контроля блокировки дифференциала заднего моста;
49. — Указатель уровня топлива;
50. — Включатель контрольной лампы блокировки дифференциала заднего моста;
51. — Включатели сигнализации исправности тормозной системы;
52. — Включатель фонаря заднего хода;
53. — Кнопочный биметаллический предохранитель;
54. — Датчик прибора уровня топлива;
: 55. — Контакт звукового сигнала;
56. — Замок зажигания;
57. — Задний фонарь;
58. — Фонарь заднего хода;
59. — Фонарь ламп подсветки номерного знака;
60. — Отопительная установка;
61. — Температурный переключатель отопителя;
63. — Свеча накаливания отопителя;
64. — Электромотор вентилятора отопителя;
65. — Электромагнитный клапан дозатора топлива отопителя;
66. — Электрический топливный насос отопителя;
67. — Контрольная лампа отопителя;
68. — Контрольная спираль отопителя;
69. — Соединительная колодка;
70. — Включатель отопителя;
