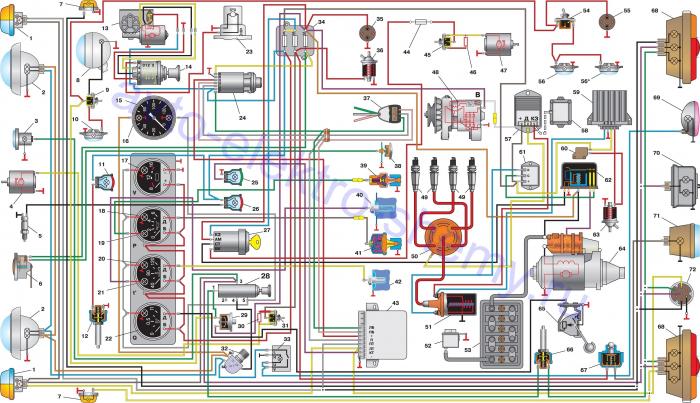

Схема электрооборудования УАЗ-3741, -3909, -3962, -2206
Условные обозначения
1 — фонарь передний;
2 — фара;
3 — фонарь спецзнака (только для УАЗ-3962);
4 — электродвигатель вентилятора отопителя (только для УАЗ-3962, УАЗ-2206);
5 — датчик сигнальной лампы аварийного состояния гидропривода тормозов;
6 — сигнал звуковой;
7 — повторитель боковой указателя поворота;
8 — фара поворотная (только для УАЗ-3962);
9 — переключатель поворотной фары;
10 — плафон освещения кабины;
11 — лампа сигнальная включения стояночной тормозной системы;
12 — выключатель сигнальной лампы стояночной тормозной системы;
13 — электродвигатель стеклоочистителя;
14 — переключатель электродвигателя стеклоочистителя и омывателя;
15 — спидометр;
16 — лампа сигнальная включения дальнего света фар;
17 — вольтметр;
18 — указатель давления масла;
19 — лампа сигнальная аварийного давления масла;
20 — указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;
21 — лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;
22 — указатель уровня топлива;
23 — электродвигатель омывателя;
24 — выключатель аварийной сигнализации;
25 — лампа сигнальная указателей поворота;
26 — лампа сигнальная аварийного состояния гидропривода тормозной системы;
27 — выключатель зажигания;
28 — переключатель света центральный;
29 — предохранитель тепловой;
30 — сопротивление отопителя;
31 — переключатель электродвигателя вентилятора отопителя;
32 — переключатель света фар;
33 — выключатель заднего противотуманного фонаря;
34 — блок плавких предохранителей;
35 — розетка штепсельная;
36 — электромагнитный клапан разбалансировки;
37 — переключатель указателей поворота;
38 — кнопка звукового сигнала;
39 — датчик сигнальной лампы аварийного давления масла;
40 — датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе;
41 — датчик указателя давления масла;
42 — датчик указателя температуры охлаждающей жидкости в блоке цилиндров;
43 — прерыватель указателя поворота;
44 — предохранитель отопителя (только для УАЗ-3962, УАЗ-2206);
45 — переключатель электродвигателя вентилятора отопителя (только для УАЗ-3962, УАЗ-2206);
46 — сопротивление переключателя электродвигателя вентилятора отопителя (только для УАЗ-3962, УАЗ-2206);
47 — электродвигатель вентилятора отопителя (только для УАЗ-3962, УАЗ-2206);
48 — генератор;
49 — свеча зажигания;
50 — датчик-распределитель;
51 — катушка зажигания;
52 — выключатель «массы»;
53 — батарея аккумуляторная;
54 — выключатель плафонов;
55 — розетка штепсельная (только для УАЗ-3962, УАЗ-2206);
56 — плафон;
56* — плафон (только для УАЗ-3962, УАЗ-2206);
57 — коммутатор транзисторный;
58 — вибратор аварийный;
59 — блок электронный управления карбюратором;
60 — микровыключатель;
61 — сопротивление добавочное;
62 — реле дополнительное стартера;
63 — клапан электромагнитный;
64 — стартер;
65 — датчик указателя уровня топлива в баке;
66 — выключатель сигнала торможения; 67 — выключатель фонаря заднего хода;
68 — фонарь задний;
69 — фонарь задний противотуманный;
70 — фонарь освещения номерного знака;
