Сегодня мы рассмотрим как своими руками разобрать и отремонтировать моторедуктор заслонки печки ваз 2110, 2111 и 2112. Известно что не на все модификации печки подходят моторедукторы рассмотренные в этой статье. Материалы проверены на ваз-2112 2005 года выпуска и ВАЗ-21113 2004 года выпуска. В нашем случае на машине установлена печка с фильтром воздуха но без рециркуляции, без кондиционера, без автоматического режима регулировки температуры печки. Рассмотреть в подробностях удалось пока лишь две модели моторедукторов заслонки.
Примеры довольно яркие и вероятно ответят на вопрос какой же выбрать, что надёжнее металл или пластик и лучше ли если стОит дороже…
Первый пример – моторедуктор печки 2110 в пластиковом корпусе, снят с машины впервые за 10 лет установленный на авто заводом производителем. Перестал он работать по неизвестной причине. Вскрываем!

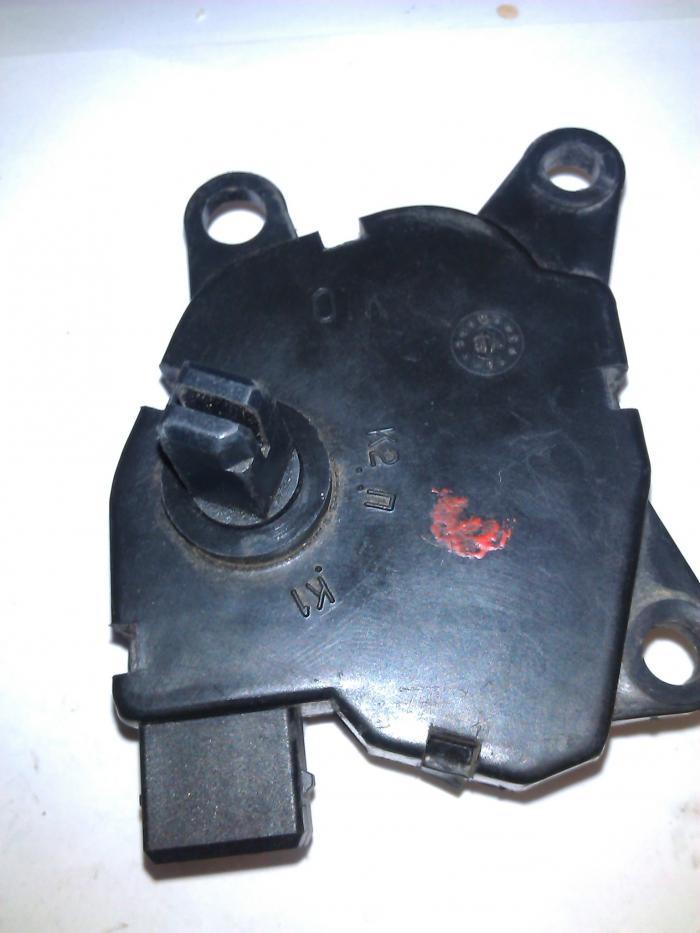

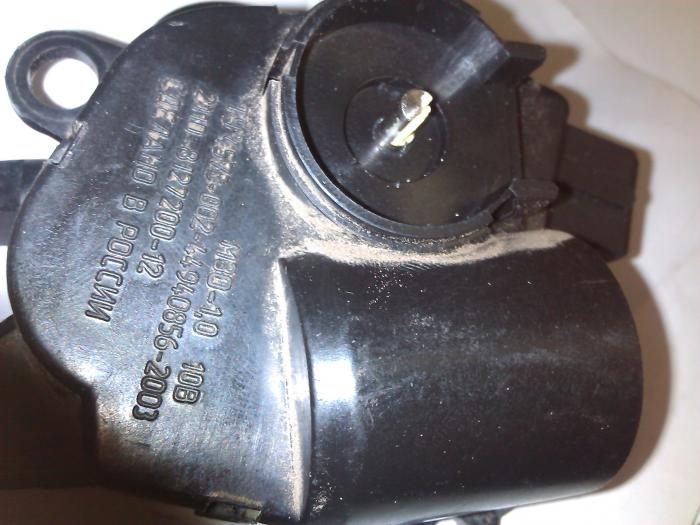

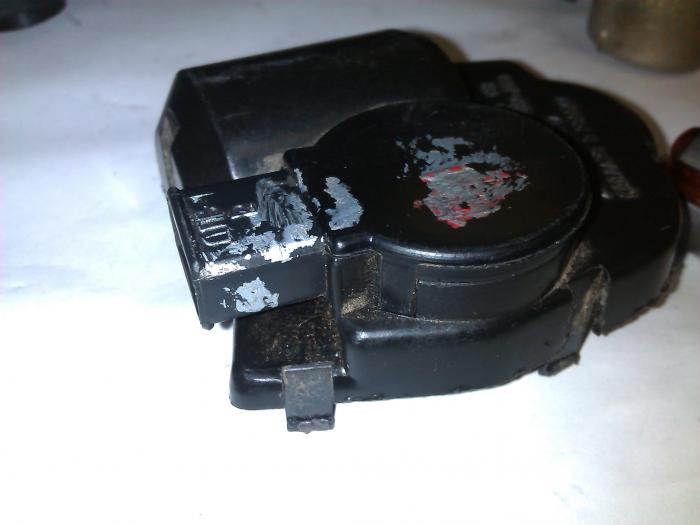

Вид с разных сторон

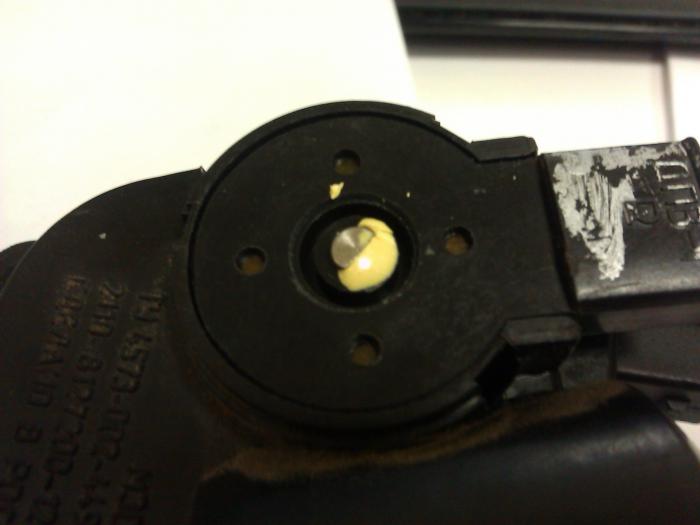

Первым делом снимаем с вала пластиковый адаптер моторедуктора, тот который вставляется в саму заслонку и передаёт ей вращение. Делаем это смело, тянем и снимаем, нет ни клея ни стопоров, у вала имеются продольные фрезеровки практически исключающие неправильную установку при сборке но об этом позднее.
По периметру корпуса изделия находим несколько защёлок вот такого вида

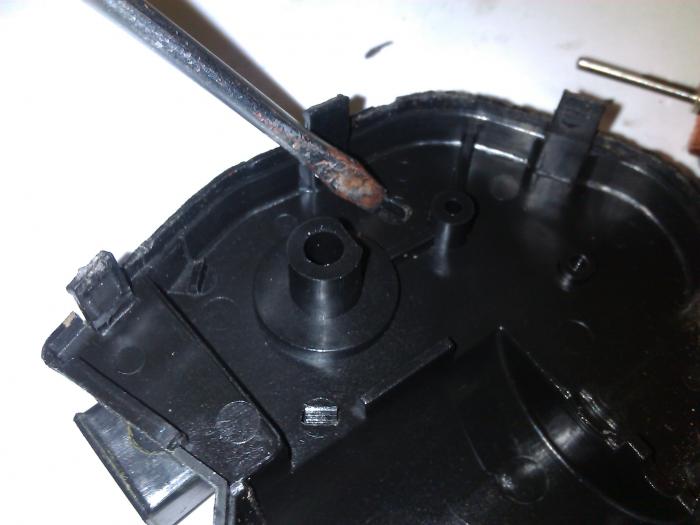

Тут для вскрытия понадобится пара отвёрток плоских, пошире и поуже. Лучше взять старые так как придётся их заточить поострее. Как ни странно но под защёлками нет пазов, их не получится утопить нажав на них, некуда им вжиматься по этому маленькую отвёртку вгоняем между язычком защёлки и второй половинкой корпуса изделия непосредственно в то место за которое и держит язычок, не глубоко, только чуть приподнять проушину и главное не оторвать её, самую малость, этого будет достаточно а вторую широкую отвёртку вставляем рядом с защёлкой в место разъёма половинок корпуса, вставили и поворотным движением размыкаем чуть половинки, малую отвёртку при этом вынимаем. Так по всему периметру.
Далее внимательно, возможно выпадение мелких деталей, важно не потерять.
Затем половинка одна снимается полностью, стягивается вверх с оси и получаем такую картину.
Три шестерни, снимаем их смело

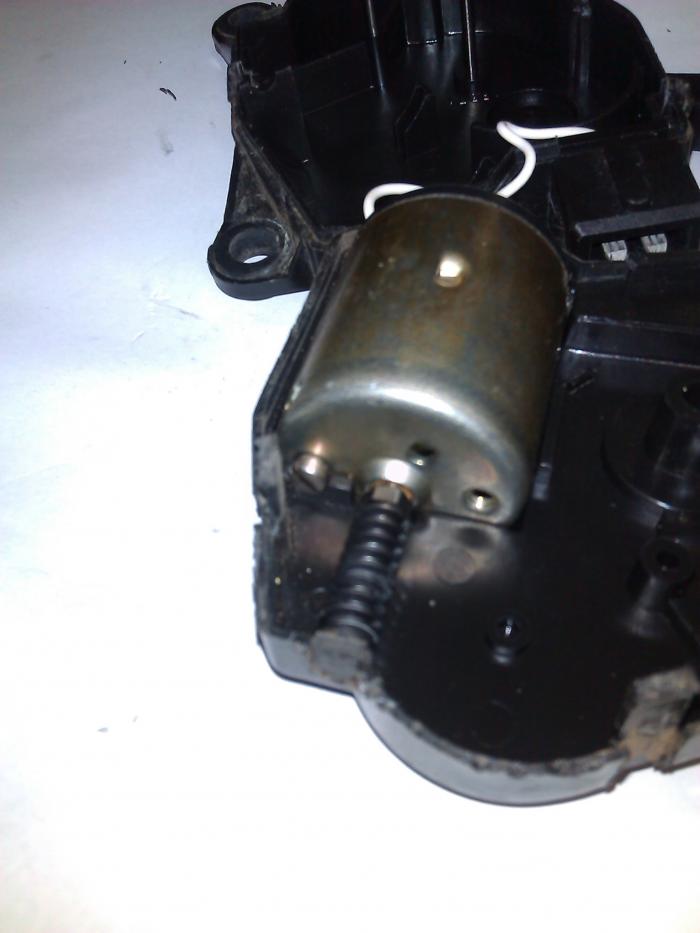

На второй остаётся электродвигатель с шестернёй на валу
Обращаем внимание на несколько мелочей при снятии моторчика из корпуса, на конце червячной шестерни имеется сегмент предназначенный для центровки вала и не допускающий выход пары шестерён из зацепления. Это отдельная мелкая деталь, её важно не потерять. В корпусе под этот сегмент имеется углубление полукруглое, т.е. иначе его не вставить, только одной стороной. Так же обращаем внимание на стопорный винт в корпусе моторчика, не потерялся ли он, не выкрутился ли. Стопор не позволяет проворачиваться самому моторчику в корпусе изделия.
Вынимается моторчик, снимаются с его вала шестерня и сегмент, ни клея нет ни стопоров.
Видим что на валу моторчика так же имеется фрезеровка для передачи вращения шестерне.
Осмотрев все снятые пластиковые шестерни делаем вывод надо ли искать глубже причину отказа, если все шестерни и их зубья целы, оси на месте, стопора и прочее то вероятно надо глубже. Разбираем моторчик.
Со стороны подключения проводов видны два места фиксации частей моторчика, разгибаем чем то подручным корпус в этих местах, освобождаем тем самым донную пластиковую часть.
Далее всё снова интересно, внутренности легко сломать. Внутри есть постоянный магнит, он удерживает якорь моторчика внутри магнитным полем, по этому нельзя тянуть за пластиковую донную часть, в добавок на всему большой риск оторвать щётки и тогда всё прахом. Поступаем вот как.
У моторчика довольно длинный вал, берём моторчик в руку и нажимаем пальцем на этот вал утапливая его
Видно на фото что донная часть висит в воздухе, это щётки её держат а якорь висит на магнитном поле и стремится на своё место. Сдёргивать донную часть по прежнему нельзя, дожимаем пальцем максимально вал и другой рукой, пальцами уже берёмся за якорь, только за якорь разделяем части моторчика. За обмотки тоже браться не стоит, их легко повредить, там достаточно стали, браться за неё. Если пальцы не подлезают то можно подтолкнуть вал чем то тонким типа гвоздя или шила, якорь вылезет сильнее, места станет больше.
К донной части прикреплены две щётки, при разъёме якоря и донной части следует отвёрткой оттянуть аккуратно щётку за её держатель, одну а за тем вторую. Без резких движений. На конце якоря есть шайба, она то и не даёт просто стянуть с якоря донную часть, именно этой шайбой риск оторвать щётки очень велик. Шайба эта не снимается сама и пытаться не стоит, проку в этом нет.

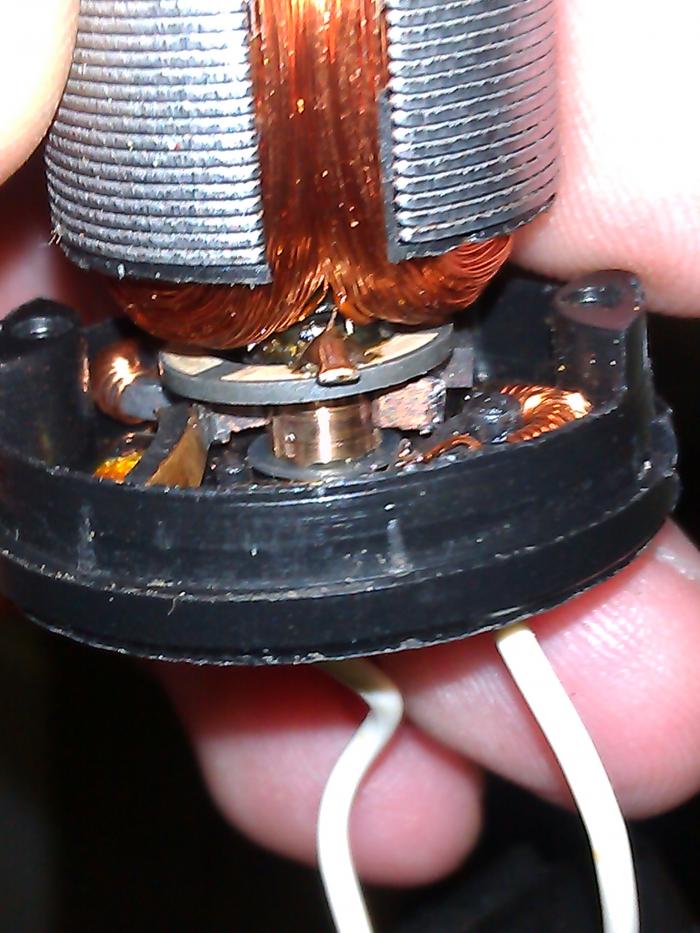

Видим у якоря три обмотки, осматриваем их, прозваниваем тестером на коллекторе эти обмотки целы ли.
Осматриваем донную часть, держатели щёток, сами щётки нет ли протиров критичных, оплавлений, копоти.

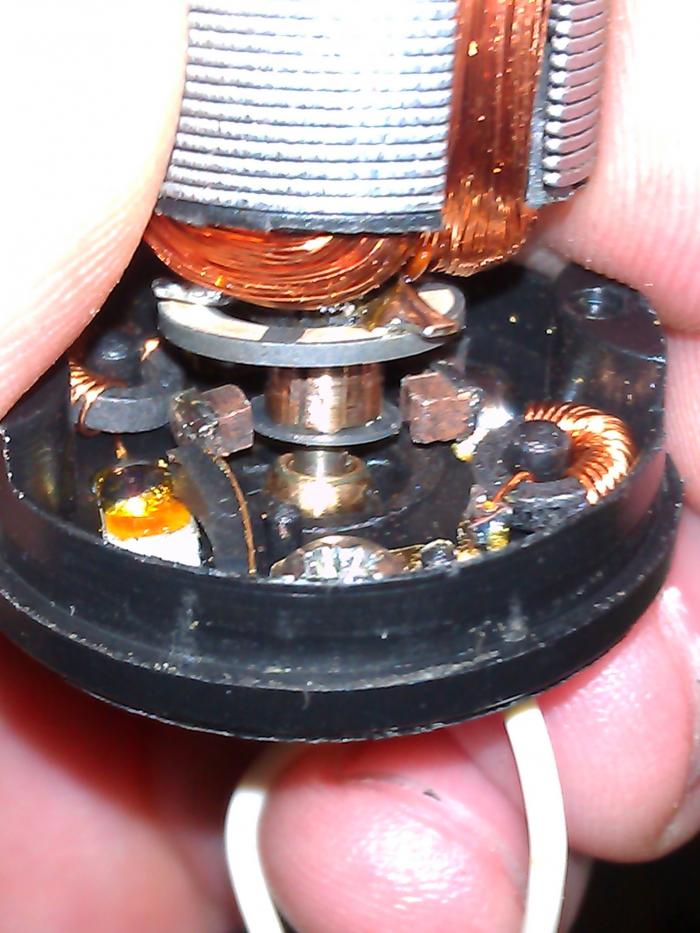

В данном случае на коллекторе были обнаружены следы нагара, копоти и в определённом положении из за этого небыло контакта щётки с коллектором.
Сборка. Сначала сам моторчик.
Не забывая про шайбу на якоре поочерёдно раздвигая по одной щётке вставляем якорь на место.
Втулка в донной части может встать боком при разборке, это нормально, она самоцентрующаяся, её заранее ставим отверстием вверх так чтобы вал якоря в неё попал при сборке. Вот промежуточный результат, щётки на шайбе…
Вставляем вал полностью, убеждаемся что всё прошло удачно, щётки целы и на месте, касаются коллектора.
Как при разборке берём якорь за железо, вставляем всё это в корпус, не забываем про магнит, держим крепко.
Отверстие для длинного вала при сборке зажимаем пальцем чтобы вал не проскочил под действием магнита, отпускаем палец и одновременно вставляем донную часть до упора.
Проверяем лёгкость вращения вала от усилия пальцев, загибаем зажимы донной части.
Можно взять батарейку 9 вольт типа крона и подсоединив её к выводам прямо на моторчик проверить работает ли моторчик.
Берём ту половину корпуса в которой есть гнездо для разъёма, вставляем этот разъём в корпус, на вал одеваем червячную шестерню совместив фрезеровки, всё ставится легко, без применения силы или что то не совпало. Одеваем сегмент на шестерню, всё это ложим в корпус не забыв про стопорный винт который надо так же направить в нужное положение. Проводки от моторчика заправляем вглубь корпуса чтобы они в дальнейшей сборке не мешали. Сегмент вала располагаем так, полукругом вверх
Проводки видны на своём месте

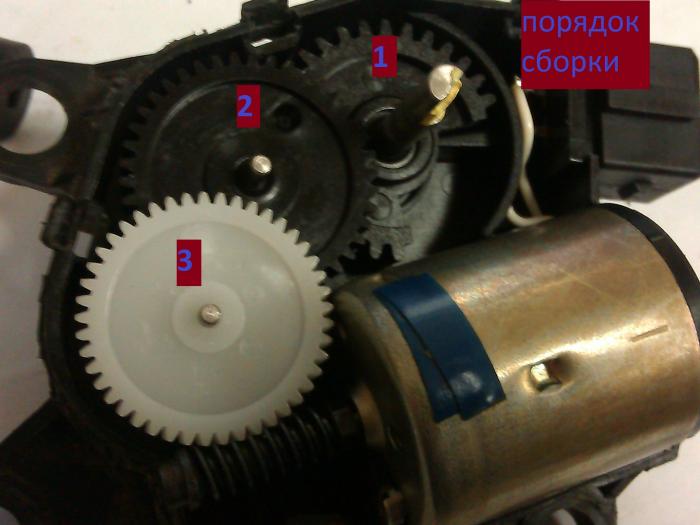

Время ставить шестерни.
Начинаем с самой большой, которая с валом и далее от неё по очереди.
Шестерня с валом имеет не полный радиус, работает она от упора до упора, но собирать можно в любом положении, просто после сборки придётся подать питание и таким образом докрутить вал до нужного положения чтобы совпало с четырёхгранником адаптера заслонки.
Собрали шестерни и откладываем в сторону.

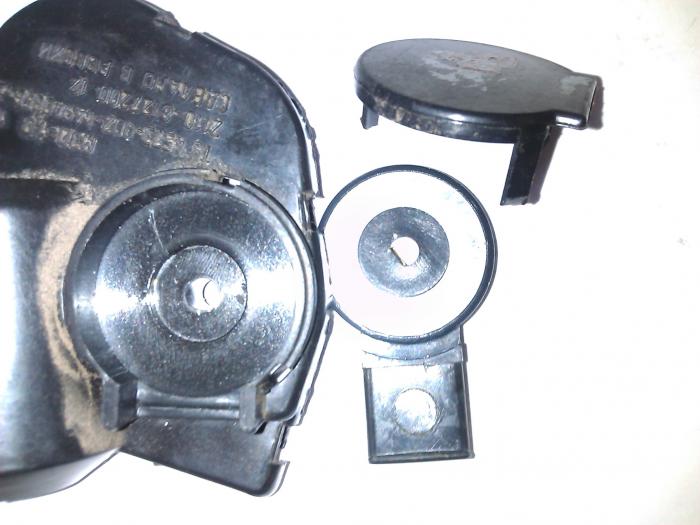

Берёмся за вторую крышку, на ней остался установленным датчик положения заслонки. Его надо снять перед дальнейшей сборкой чтобы не сломать.
С внутренней стороны видим три защёлки, отжимая не сильно выталкиваем их из корпуса, таким образом снимется крышка датчика.
Датчик вынимаем из гнезда, откладываем в сторону.
Совмещая отверстие с валом и защёлки собираем обе половинки до щелчка защёлок, собираем корпус изделия
Датчик поворотного типа, вращается внутренняя часть вместе с валом, упора датчик не имеет, проворачивается по кругу без ограничений, сломать не боимся, проворачиваем внутреннюю часть до совпадения прорези с фрезеровкой на валу, совместив вставляем датчик в гнездо и закрываем крышку снятую ранее.
И теперь осталось одеть на вал адаптер совместив фрезеровки.
Фрезеровка на валу с двух сторон симметричная, значит адаптер возможно одеть на вал в двух положениях. По задумке производителя, один угол на верхнем торце имеет скос, вот этот скос направляем в сторону букв на корпусе моторедуктора.
В данном редукторе, кроме налёта на якоре ни на одной детальке не нашлось ни малейшего следа износа чего либо, шестерни как новые, зубья идеальные а ведь 10 лет изделию и машина не стояла, имеет пробег более ста тысяч.

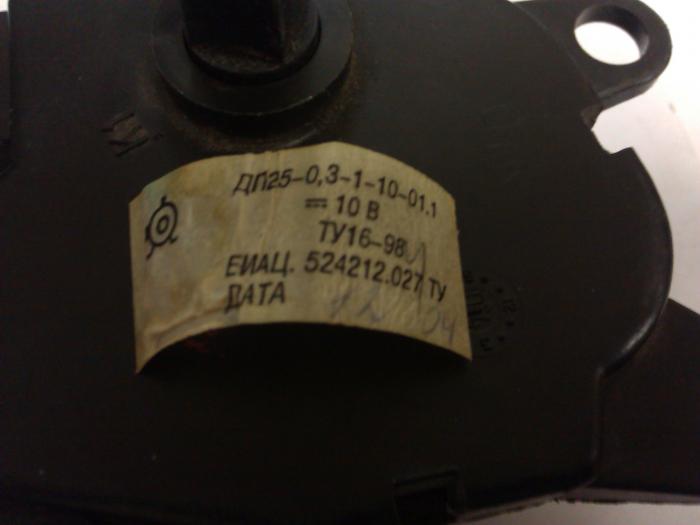

Бумажка была на моторчике наклеена с датой
Вот мы и восстановили работоспособность моторедуктора заслонки на печку ваз-2110, 2111 и 2112. За этот эксклюзивный материал большая благодарность Александру, известному под ником четвёрковод
Всем удачи на дорогах и поменьше поломок!
