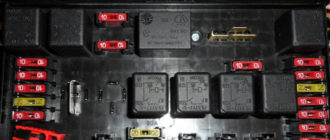

Расположение реле вентилятора в блоке с дополнительным реле
Когда перестают работать любые электроприборы в автомобиле, в первую очередь необходимо обращать внимание на работоспособность предохранителей и реле в их цепи. И реле вентилятора радиатора охлаждения не стало тому исключением.
Данное реле в ВАЗ-2110 распологается в дополнительном блока реле непосредственно в салоне автомобиля
Как правило, оно находится в блоке слева, на фото указано под цифрой «4».
Для того, чтобы продиагностировать работоспособность цепи, подсоедините заведомо рабочее реле и проверьте, включается ли вентилятор охлаждения радиатора, или нет. Если это никаких успехов не принесло, то вам следует очень внимательно прочитать эту статью. где описаны всевозможные причины возникновения подобной неисправности.
Принцип работы, обслуживание и ремонт датчика включения вентилятора ВАЗ 2110
Штатный датчик включения вентилятора предназначен для запуска реле в период, когда температурный режим жидкости, предназначенной для охлаждения работающего мотора, достигает определенных значений, при превышении которых двигатель будет перегреваться.
Часто начинающие автолюбители задают вопрос, где стоит датчик включения вентилятора автомобиля ВАЗ 2110, да и других легковых машин. Сообщаем, что такой прибор находится на радиаторе автомобиля. Это устройство не подлежит ремонту и замена датчика включения вентилятора при выходе его из строя – единственное решение.
В состав системы охлаждения входит множество компонентов. Среди интересующих нас сегодня, которые могут вызвать неполадки вентилятора радиатора, отметим:
- Электрический вентилятор. Данный агрегат включается в работу, когда температура охлаждающей жидкости достигает отметки в 100-105 градусов по Цельсию;
- Датчик включения вентилятора. Он настроен срабатывать именно в диапазоне указанных температур. Располагается датчик на входном патрубке блока цилиндров (маркировка с завода датчика — LS0112);
- Предохранитель с маркировкой F7. Он находится в монтажном блоке;
- Реле вентилятор. Этот агрегат вы найдете уже в салоне, под правой панелью передней консоли.
