Схема электрооборудования ВАЗ-2115 ВАЗ-2114 и ВАЗ-2113

shema_samara_2115

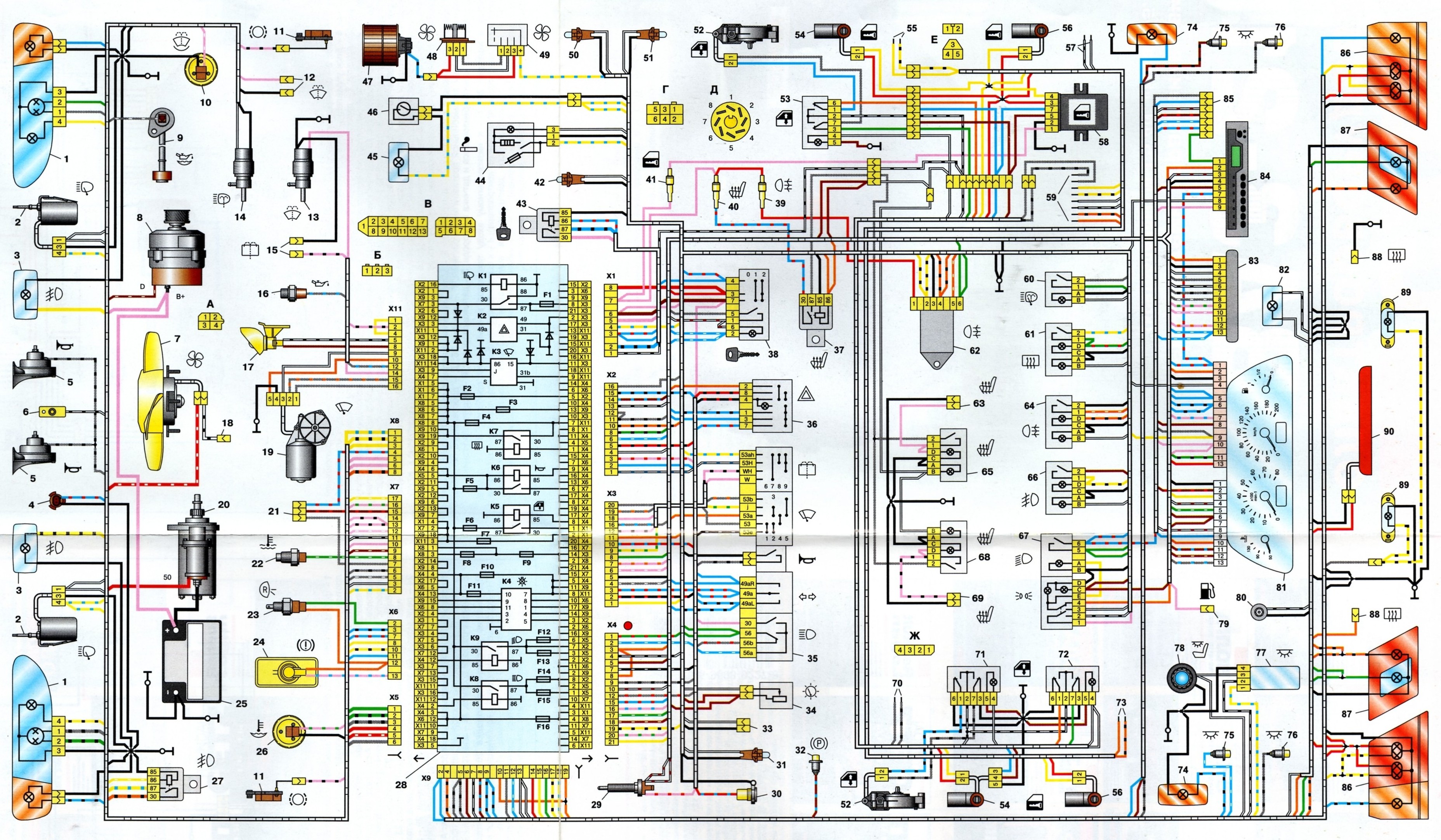

Схема электрооборудования ВАЗ-2115

  1.   – блок-фары;
  2.  – моторедукторы очистителей фар*;
  3.  – противотуманные фары*;
  4.  – датчик температуры окружающего воздуха;
  5.  – звуковые сигналы;
  6.  – выключатель лампы освещения моторного отсека;
  7.  – электродвигатель вентилятора системы охлаждения двигателя;
  8.  – генератор;
  9.  – датчик сигнализатора недостаточного уровня масла;
  10.  – датчик уровня омывающей жидкости;
  11.  – датчик износа колодок передних тормозов;
  12.  – наконечники проводов, подключаемые к общему насосу омывателя стекол**;
  13.  – насос омывателя ветрового стекла;
  14.  – насос омывателя фар*;
  15.  – наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114;
  16.  – датчик сигнализатора недостаточного давления масла;
  17.  – лампа освещения моторного отсека;
  18.  – наконечник провода для подключения к жгуту проводов системы управления двигателем;
  19.  – моторедуктор очистителя ветрового стекла;
  20.  – стартер;
  21.  – колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях;
  22.  – датчик указателя температуры охлаждающей жидкости;
  23.  – выключатель фонарей заднего хода;
  24.  – датчик сигнализатора недостаточного уровня тормозной жидкости;
  25.  – аккумуляторная батарея;
  26.  – датчик сигнализатора недостаточного уровня охлаждающей жидкости;
  27.  – реле включения противотуманных фар;
  28.  – монтажный блок;
  29.  – выключатель стоп-сигнала;
  30.  – штепсельная розетка для переносной лампы;
  31.  – лампа подсветки шкалы гидрокорректора;
  32.  – выключатель лампы сигнализатора включения стояночного тормоза;
  33.  – колодка для подключения лампы подсветки;
  34.  – выключатель ламп освещения приборов;
  35.  – подрулевой переключатель;
  36.  – выключатель аварийной сигнализации;
  37.  – реле элемента обогрева передних сидений;
  38.  – выключатель зажигания;
  39.  – предохранитель цепи фонарей заднего противотуманного света;
  40.  – предохранитель цепи элементов обогрева передних сидений;
  41.  – предохранитель цепи блокировки замков дверей;
  42.  – лампа подсветки передней пепельницы;
  43.  – реле зажигания;
  44.  – прикуриватель;
  45.  – лампа освещения вещевого ящика;
  46.  – выключатель лампы освещения вещевого ящика;
  47.  – электродвигатель вентилятора отопителя;
  48.  – дополнительный резистор электродвигателя отопителя;
  49.  – переключатель вентилятора отопителя;
  50.  – лампа подсветки переключателя отопителя;
  51.  – лампа подсветки рычагов отопителя;
  52.  – моторедукторы электростеклоподъемников передних дверей;
  53.  – переключатель электростеклоподъемника правой передней двери(расположен в правой двери);
  54.  – моторедукторы блокировки замков передних дверей;
  55.  – провода для присоединения к правому переднему громкоговорителю;
  56.  – моторедукторы блокировки замков задних дверей;
  57.  – провода для присоединения к правому заднему громкоговорителю;
  58.  – блок управления блокировкой замков дверей;
  59.  – провода для присоединения к радиоаппаратуре;
  60.  – выключатель очистителей фар*;
  61.  – выключатель элемента обогрева заднего стекла;
  62.  – реле включения фонарей заднего противотуманного света;
  63.  – колодка для подключения к элементу обогрева правого переднего сиденья;
  64.  – выключатель фонарей заднего противотуманного света;
  65.  – выключатель элемента обогрева правого переднего сиденья;
  66.  – выключатель противотуманных фар*;
  67.  – выключатель ламп наружного освещения;
  68.  – выключатель элемента обогрева левого переднего сиденья;
  69.  – колодка для подключения к элементу обогрева левого переднего сиденья;
  70.  – провода для присоединению к левому переднему громкоговорителю;
  71.  – переключатель электростеклоподъемника левой передней двери(расположен в левой двери);
  72.  – переключатель электростеклоподъемника правой передней двери(расположен в левой двери);
  73.  – провода для присоединения к левому заднему громкоговорителю;
  74.  – боковые указатели поворота;
  75.  – выключатели плафона на стойках передних дверей;
  76.  – выключатели плафона на стойках задних дверей;
  77.  – плафон;
  78.  – плафон индивидуального освещения салона;
  79.  – колодка для подключения к жгуту проводов электробензонасоса;
  80.  – выключатель лампы освещения багажника;
  81.  – комбинация приборов;
  82.  – лампа освещения багажника;
  83.  – блок индикации бортовой системы контроля;
  84.  – маршрутный компьютер*;
  85.  – колодка для подключения жгута проводов системы управления двигателем;
  86.  – задние наружные фонари;
  87.  – задние внутренние фонари;
  88.  – колодки для подключения к элементу обогрева заднего стекла;
  89.  – фонари освещения номерного знака;
  90.  – дополнительный сигнал торможения, расположенный на спойлере.

Схема электрооборудования ВАЗ-2115 ВАЗ-2114 и ВАЗ-2113

 Порядок нумерации штекеров в колодках:

 А – блок-фар и очистителей фар; Б – прикуриватель; В – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и других узлов электрооборудования(у колодок с иным числом штекеров порядок нумерации аналогичный); Г – реле включения заднего противотуманного света; Д – выключателя аварийной сигнализации; Е – моторедекторов электростеклоподъемников и моторедукторов блокировки замков дверей; Ж – плафона освещения салона.

 В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов(кроме белого провода, от штекера “4” колодки “Х2” монтажного блока 28 до блока 83 индикации бортовой системы контроля). Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером “4” колодки “Х1” монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру “10” колодки “Х4” монтажного блока. Вторые концы оранжевых проводов сведены в точку, соединенную со штекером “3” колодки “Х4” монтажного блока.

 * – Устанавливаются на части выпускаемых автомобилей.

 ** – На автомобилях различной комплектации может устанавливаться один общий насос омывателя и электромагнитные клапаны омывателей фар и ветрового стекла (как на автомобилях ВАЗ-2108, -2109). В этом случае колодки “12” подключаются к насосу омывателя, а провода, присоединенные к насосам “13” и “14”, подсоединяются к соответствующим электромагнитным клапанам.
