Блок предохранителей на Лада Калина 2 расположен слева от руля на водительском месте под декоративной крышкой. На крышке нанесена маркировка расположения реле и предохранителей. Для удобства приводим подробную информацию по назначению предохранителей ВАЗ-2192 Лада Калина 2
Ниже представляем вашему вниманию общий вид на блок предохранителей:

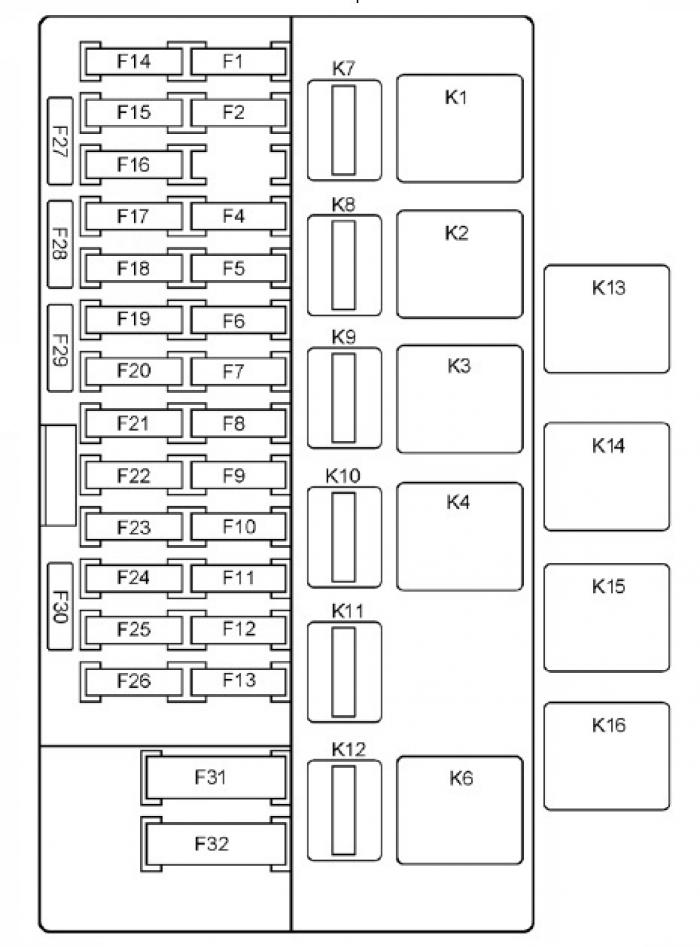

Схематическое изображение расположения и нумерации реле и предохранителей в блоке предохранителей Лада Калина 2
Назначение предохранителей в монтажном блоке Лада Калина 2 ВАЗ-2192
| Номер | Описание |
| F1 (15А) | Катушки зажигания, Форсунки, Питание |
| F2 (25А) | Питание центрального блока кузовной электроники, Модуль двери водителя |
| F3 (15А) | Питание контроллера АКП, Привод управления АКП |
| F4 (15А) | Питание контроллера подушек безопасности |
| F5 (7,5А) | Питание комбинации приборов, Питание контроллера ЭСУД, ЭУР, Датчик педали тормоза, Датчик скорости, Селектор АКПП, Переключатель омывателя ветрового стекла, Реле обогрева заднего стекла, реле ветрового стекла, реле обогрева сидений, разгрузочное реле, блок кузовной электроники |
| F6 (7,5А) | Реле лампы заднего хода, Питание АКПП |
| F7 (7,5А) | Клапан продувки адсорбера, ДМРВ, Датчик фаз, ДК |
| F8 (25А) | Обогрев заднего стекла и наружных зеркал |
| F9 (5А) | Габаритные огни правого борта |
| F10 (5А) | Габаритные огни левого борта, 2 фонаря освещения номерного знака, подсветка клавиш |
| F11 (5А) | Задние ПТФ |
| F12 (10А) | Ближний свет и питание электрокорректора правого борта |
| F13 (10А) | Ближний свет и питание электрокорректора левого борта |
| F14 (10А) | Дальний свет правого борта |
| F15 (10А) | Дальний свет левого борта |
| F16 (10А) | Правая ПТФ |
| F17 (10А) | Левая ПТФ |
| F18 (20А) | Обогрев передних сидений и прикуриватель |
| F19 (7,5А) | Контроллер АБС |
| F20 (15А) | Звуковой сигнал |
| F21 (10А) | Топливный электронасос |
| F22 (15А) | Омыватель ветрового и заднего стекол, задний стеклоочиститель |
| F23 (5А) | Питание комбинации приборов и диагностического разъема |
| F24 (7,5А) | Питание муфты компрессора кондиционера и контроллера климатической системы |
| F25 (7,5А) | Датчик педали тормоза |
| F26 (25А) | Электронные клапаны АБС |
| F31 (30А) | Питание центрального блока кузовной электроники, кратковременное включение дальнего света, моторедуктор стеклоочистителя |
| F32 (30А) | Электровентилятор отопителя и контроллер климатической системы |
Приводим таблицу назначения реле в блоке предоранителей на Лада Калина 2
| Номер | Обозначение | Назначение |
| К1 | ф. TYCO (1-1904020-2) | Реле электровентилятора системы охлаждения двигателя |
| К2 | ф. TYCO (5-1904006-1) | Реле включения блокировки дверей |
| К3 | ф. TYCO (5-1904006-1) | Дополнительное реле стартера |
| К4 | 2170 – 3747310 | Дополнительное реле (50 A) |
| К6 | ф. TYCO (5-1904006-1) | Реле стеклоочистителя |
| К7 | ф. TYCO (1393292-5) | Реле включения дальнего света фар |
| К8 | ф. TYCO (1393292-5) | Реле звукового сигнала |
| К9 | ф. TYCO (1393292-5) | Реле включения ближнего света фар |
| К10 | ф. TYCO (1393292-5 | Реле включения обогрева заднего стекла |
| К11 | ф. TYCO (1393292-5) | Реле главное |
| К12 | ф. TYCO (1393292-5) | Реле топливного насоса |
| К13 | ф. TYCO (5-1904006-1 | Реле электровентилятора системы охлаждения двигателя 3 |
| К14 | ф. TYCO (5-1904006-1) | Реле обогрева ветрового стекла 1 |
| К15 | ф. TYCO (5-1904006-1) | Реле обогрева ветрового стекла 2 |
| К16 | ф. TYCO (5-1904006-1) | Реле компрессора |
| К5 |
