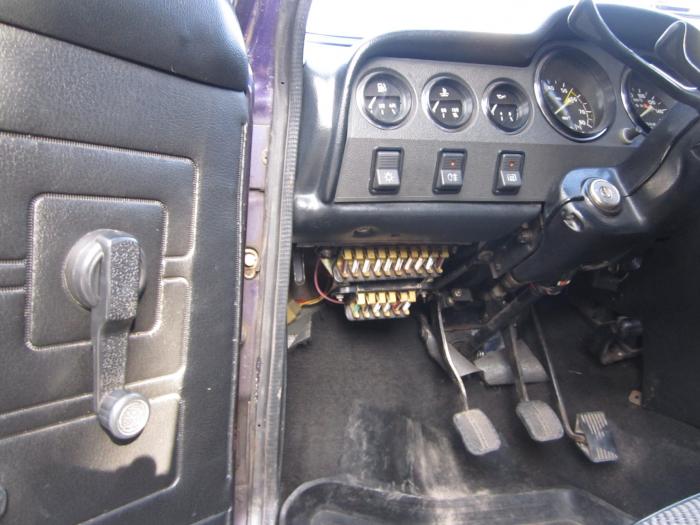

Дорогие друзья. Сегодня мы вам расскажем где располагается блок предохранителей в ВАЗ-2106 и какой предохранитель за какую цепь ответственный. Блок предохранителей на ВАЗ-2106 расположен слева от водителя, под торпедой…

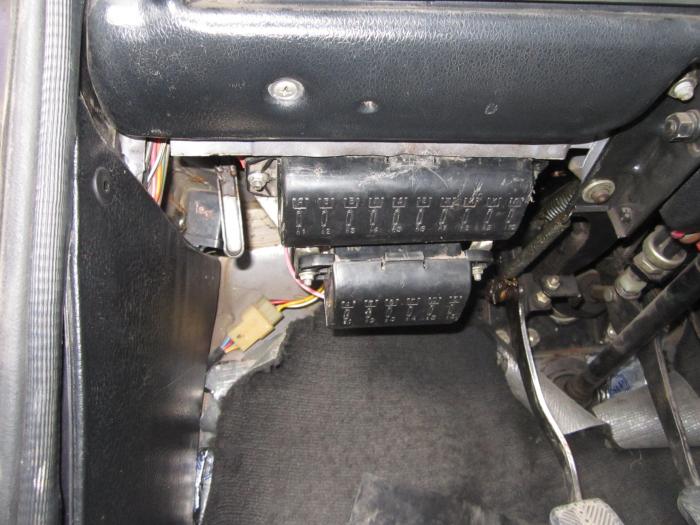

…и закрыт двумя декоративными крышечками.
Получить доступ к предохранителям просто – крышки держаться элементарно на защелках, снять их очень легко. Сняв их мы получаем доступ к предохранителям.

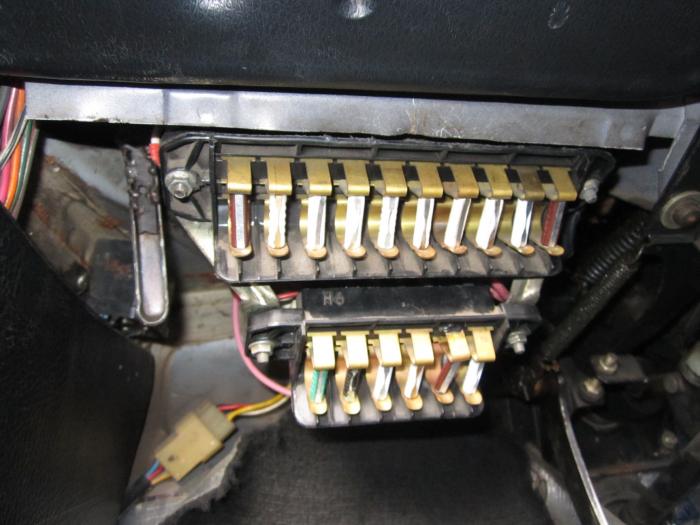

Следует отметить, что существует два вида этих блоков, старого и нового образца. Нового образца оснащен так называемыми евро-предохранителями (флажковыми). Ниже приводим схему блока, нумерацию и таблицу предохранителей.
Схематическое расположение и нумерация предохранителей на ВАЗ-2106.
Описание назначения и мощности предохранителей блока ВАЗ-2106
| Название | Назначение блока предохранителей ВАЗ 2106 |
|---|---|
| Предохранитель F1(16А) | Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафотны) |
| Предохранитель F2(8A) | Реле стеклоочистителя, а так же электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла |
| Предохранитель F3(8А) | Дальний свети левой фары и лампа оповещения включенного дальнего света |
| F4(8А) | Дальний свет правой фары |
| F5(8А) | Предохранитель ближнего света левой фары в блоке ВАЗ 2106 |
| F6(8А) | Ближний свет правой фары и задний противотуманная фара |
| F7(8А) | Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение госномера правая лампочка, лампы освещения приборов и подсветка прикуривателя |
| F8(8А) | Габаритный свет (правый подфарник, левый задний фонарь), свещение госномера левая лампочка, подкапотная лампа и лампочка оповещения и включенном габаритном свете |
| Предохранитель F9(8А) | Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор приоткрытия воздушной заслонки карбюратора, обогрев заднего стекла |
| Предохранитель F10(8А) | Регулятор напряжения и обмотка возбуждения генератора |
| Предохранители F11(8А) | Резерв |
| F12(8 ) | Резерв |
| F13(8А) | Резерв |
| F14(16А) | Предохранитель ВАЗ 2106 обогрев заднего стекла |
| Предохранитель F15(16А) | Электродвигатель вентилятора системы охлаждения |
| Предохранитель F16(8А) | Аварийка |
