Монтажный блок предохранителей Лада Калина расположен в салоне, с левой стороны, под крышкой, где расположены переключатели управления световыми приборами. Если у вас что либо не работает по части электрики, то рекомендую сначала проверить все предохранители, отвечающие за ту или иную цепь питания, в большинстве случаев виной всему является сгоревший предохранитель, а уже потом искать проблему в самих узлах.

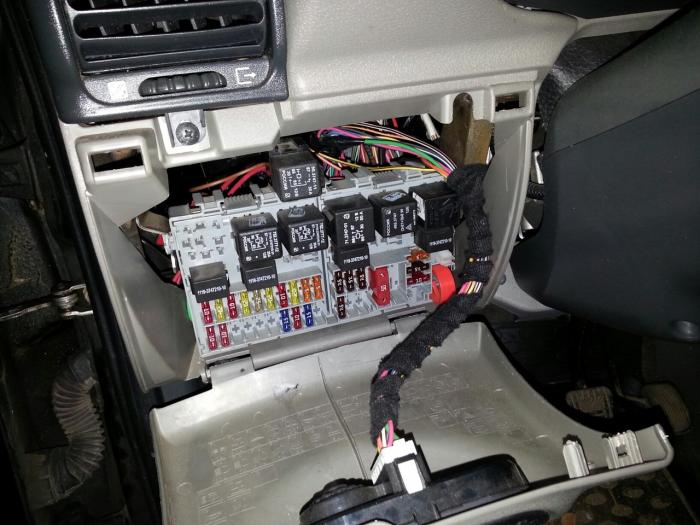

Прилагаем фотографии блока предохранителей Лада Калина, которые устанавливались на Калину в последнее время:
Итак, рассмотрим какие предохранители и реле за что отвечают в нашей Калине.
Цепи, защищаемые плавкими предохранителями
F1 — блок управления иммобилизатором, выключатель аварийной сигнализации, комбинация приборов
F2 — стеклоподъемники
F3 — выключатель аварийной сигнализации
F4 — Стеклоочиститель
F5 — Отопитель, блок управления электроусилителем
F6 — Звуковой сигнал
F7 — Комбинация приборов, освещение салона
F8 — обогрев заднего стекла
F9 — Габаритные огни (правые)
F10 — Габаритные огни (левые)
F11 — Блок управления иммобилизатором
F12 — Ближний свет (правый)
F13 — Ближний свет (левый)
F27 — блок управления электроусилителем (большой красного цвета 50 A)
F28 — блок управления системой ABS ( в данном случае пустое место, так как ABS не установлено)
F14 — Дальний свет (правый)
F15 — Дальний свет (левый)
F16, F17 — Противотуманные фары
F18 — обогрев сидений
F19 — АБС
F20 — прикуриватель
F21 — Блокировка заднего хода
F22 — Блок управления электропакетом
F23, F24, F25 — резерв
F26 — АБС
Назначение установленных в блоке реле:
K1 — омыватель фар
K2 — включение цепи стеклоподъемников
K3 — включение стартера
K4 — дополнительное (реле зажигания)
K5 — указатели поворотов и аварийной сигнализации
K6 — омыватель и очиститель ветрового стекла
K7 — дальний свет
K8 — звуковой сигнал
K9 — передние противотуманные фары
K10 — обогрев заднего стекла
K11 — обогрев передних сидений
K12 — резервное
Обратите внимание, что все предохранители окрашены в различные цвета в зависимости от силы тока (А), на которую они рассчитаны — важно соблюдать эти значения во избежание короткого замыкания. Для замены используйте пинцеты, которые вставлены в монтажном блоке.
На Калинах устанавливались два типа монтажных блоков, рассмотрим каждый из них:

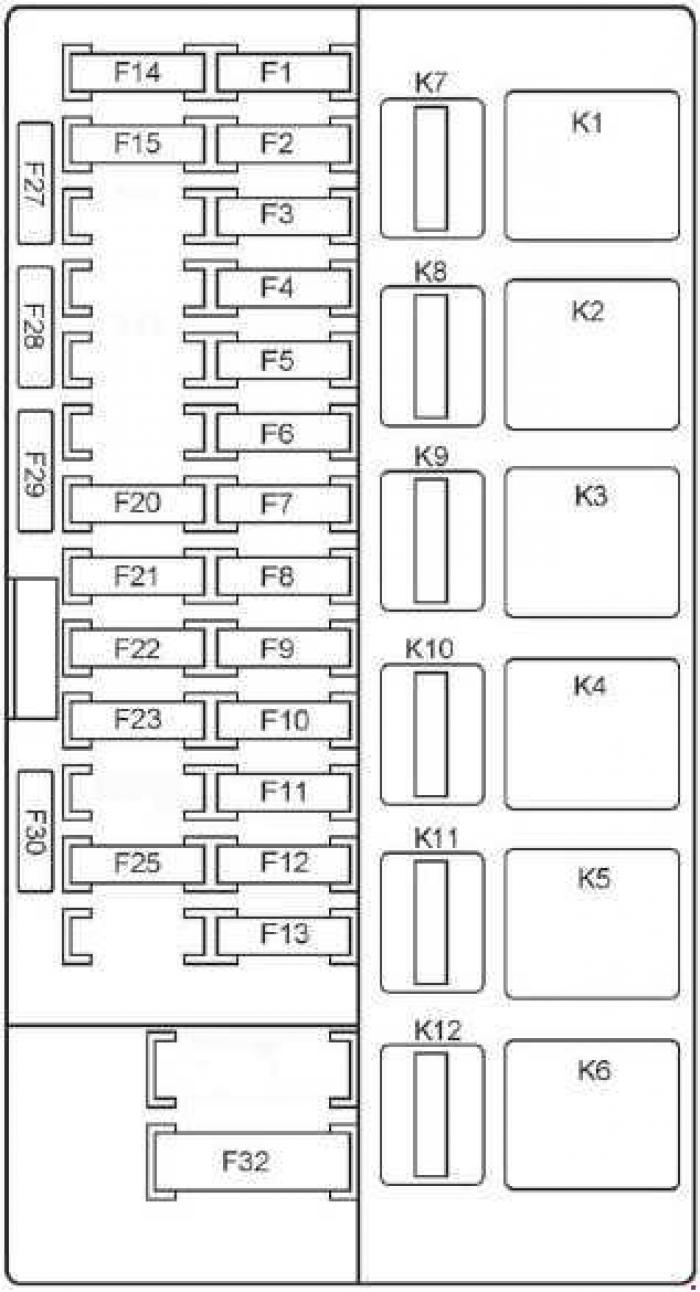

Монтажный блок 1118-3722010-00

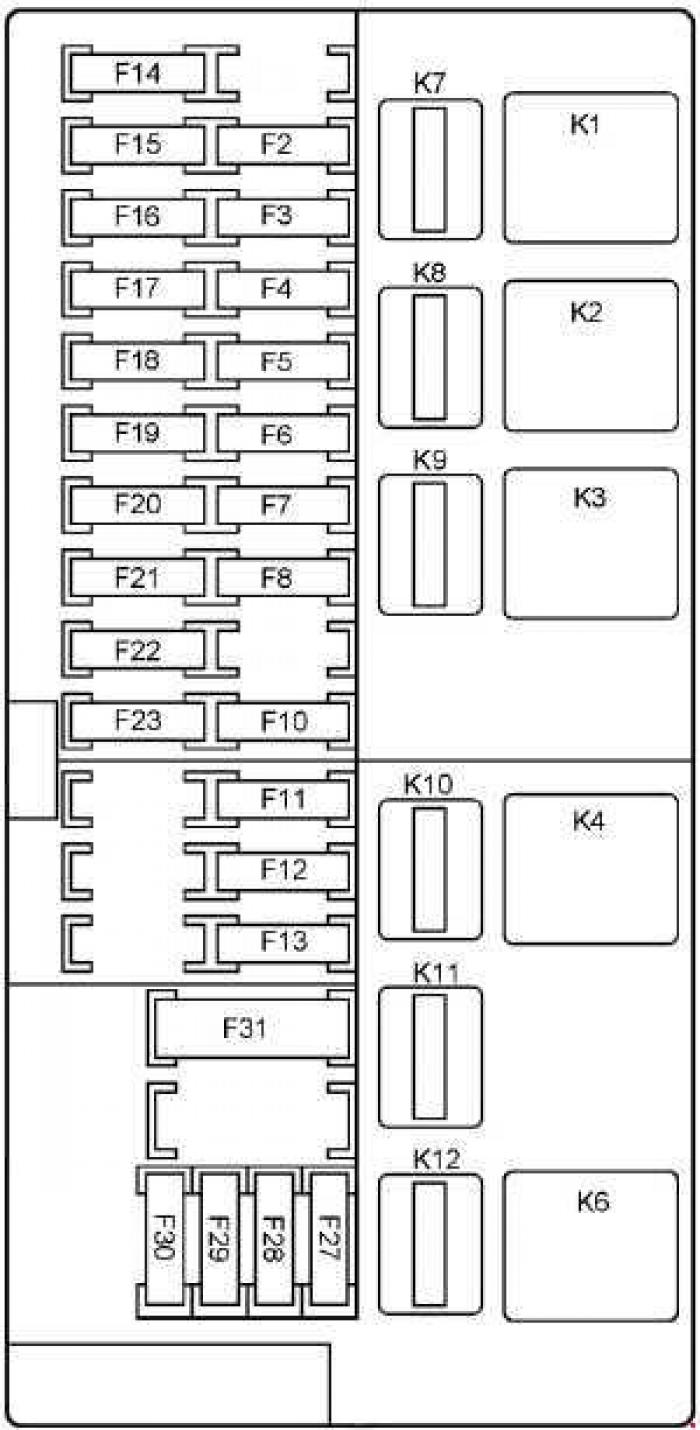

Монтажный блок DELRHI
