Схема переднего и заднего стеклоочистителя ВАЗ-2110, 2111, 2112.

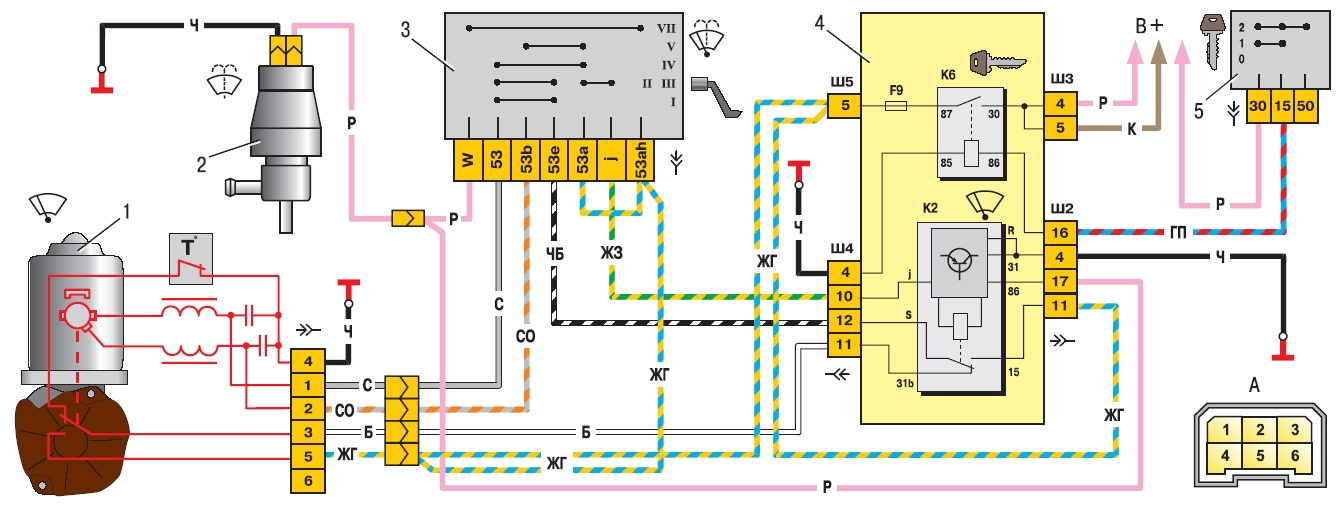

Схема переднего и заднего дворника ВАЗ-2110, 2111, 2112

Схема включения очистителя и омывателя заднего стекла:

1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла;
5 – моторедуктор очистителя заднего стекла;
К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора

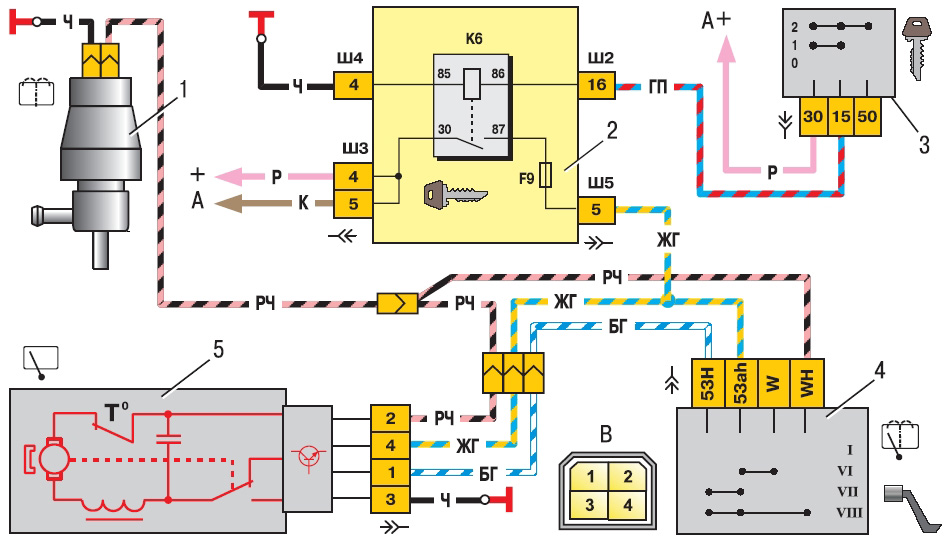

Схема заднего стеклоочистителя и омывателя ВАЗ-2110, 2111, 2112

Схема включения очистителя и омывателя заднего стекла:

1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла;
5 – моторедуктор очистителя заднего стекла;
К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора

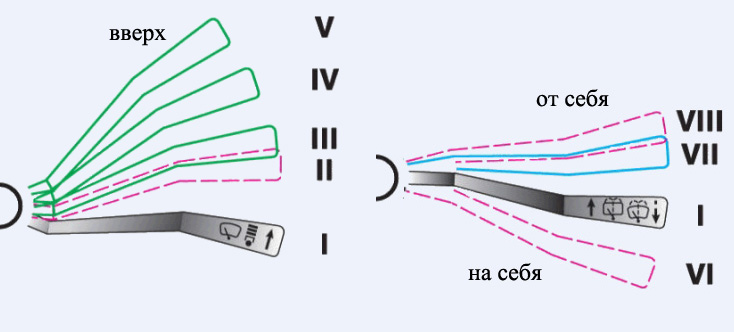

Положения рычагов подрулевого переключателя: фиолетовыми пунктирными линиями обозначены нефиксируемые положения переключателя, зелёным иголубым цветом обозначены фиксированные положения переключателя.

Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

• * Не фиксированные положения рычагов
• ** На ВАЗ-2110 не устанавливается
