Распределительные валы на приоре приводятся во вращение от шкива коленчатого вала посредством ременной передачи с зубчатым ремнем. Под шкивами распределительных валов находятся два ролика: слева натяжной 4, справа опорный 9. У опорного ролика отверстие для крепления выполнено по центру внутренней обоймы, у натяжного ролика оно расположено эксцентрично (смещено от центра на 6 мм). Поэтому, поворачивая натяжной ролик относительно болта крепления, можно регулировать натяжение ремня.

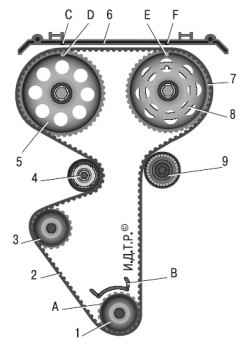

На рисунке приведена схема привода газораспределительного механизма: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый ремень; 3 – шкив водяного насоса; 4 – натяжной ролик; 5 – шкив распределительного вала выпускных клапанов; 6 – задняя защитная крышка зубчатого ремня; 7 – шкив распределительного вала впускных клапанов; 8 – кольцо (диск синхронизации) для датчика фаз; 9 – опорный ролик; А – метка ВМТ на зубчатом шкиве коленчатого вала; В – установочная метка на крышке масляного насоса; С, F – установочные метки на задней защитной крышке зубчатого ремня; D – установочная метка на шкиве распределительного вала выпускных клапанов; Е – установочная метка на шкиве распределительного вала впускных клапанов
Шкивы распределительных валов отличаются тем, что к шкиву 7 распределительного вала впускных клапанов приварен диск синхронизации 8, обеспечивающий работу датчика фаз. Спереди и сзади привод закрыт пластмассовыми крышками.
Для установки фаз газораспределения предусмотрены установочные метки А, D, Е на шкивах, В на крышке масляного насоса, а также С и F на задней крышке ремня привода. При правильно установленных фазах метка А должна совпасть с меткой В, а метки D и Е — с метками С и F.
