Многие игнорируют такую казалось бы незначительную вещь, как экономайзер принудительного холостога хода ВАЗ-2107 (ЭПХХ) Однако зря. Во первых, данная система способствует правильному торможению двигателем автомобиля. Во вторы помогает сэкономить на топливе, пусть и не значительно, отключая подачу топлива когда она двигателю абсолютно не нужна. Рекомендуем вам не отключать данную систему, а периодически проверять ее работоспособность.

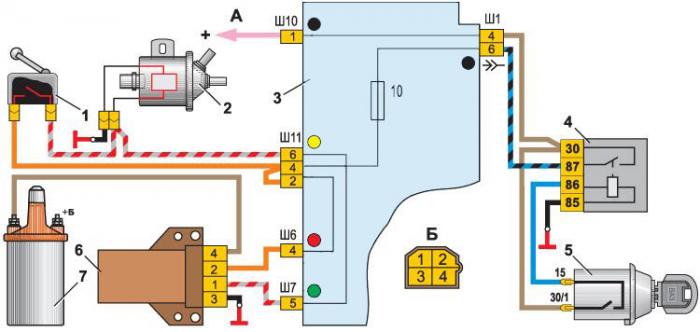

Схема системы экономайзера принудительного холостого хода ЭПХХ на ВАЗ 2107
1 – микровыключатель на карбюраторе;
2 – электропневмоклапан;
3 – монтажный блок автомобиля;
4 – реле зажигания;
5 – выключатель зажигания;
6 – блок управления электропневмоклапаном;
7 – катушка зажигания;
А – к выводу ”30” генератора;
Б – порядок условной нумерации штекеров в блоке управления.
