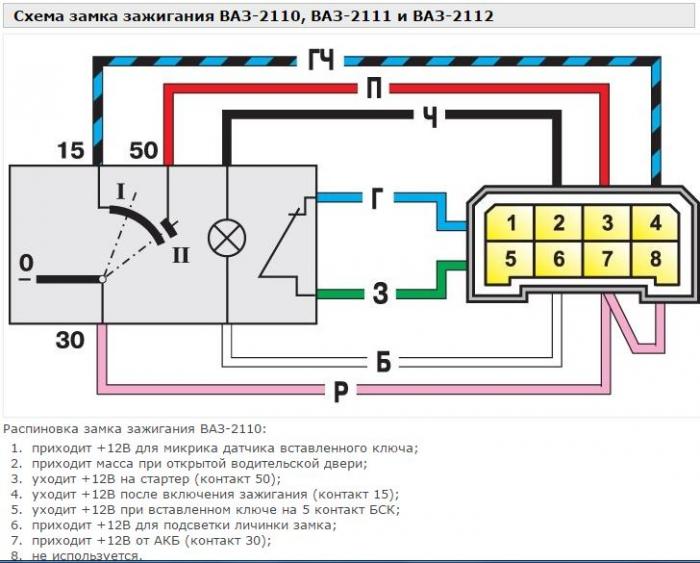

Нередки случае, когда возникает неполадка связанная с невозможностью завести машину с ключа или не поступает питание при повороте ключа зажигания на те или иные узлы. Предлагаем вашему вниманию схему замка зажигания, устанавливаемого на ВАЗики десятого семейства, а именно ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Это поможет разобраться с проблемами

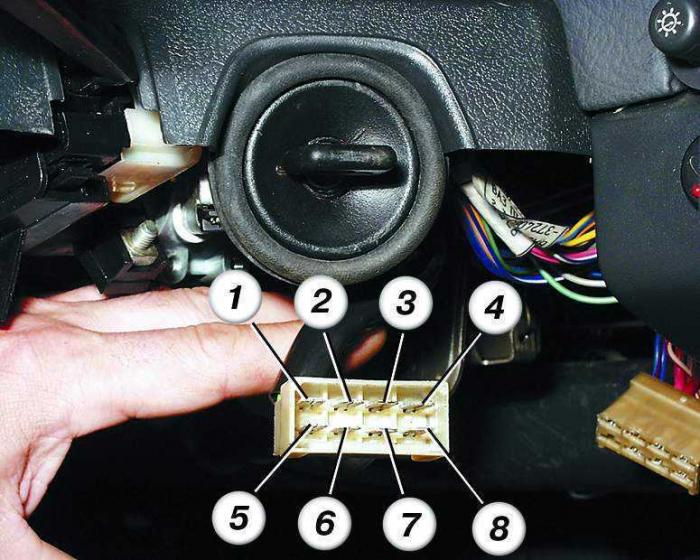

Распиновка замка зажигания на ВАЗ-2110 и ВАЗ-2112:
1. питания микрика на вставленный ключ
2. масса при открытии водительской двери
3. уходит питание на стартер (50)
4. уходит питание включения зажигания (15)
5. питание при вставленном ключе на 5 контакт БСК
6. приходит питание подсветки замка
7. +12 вольт от АКБ (30)
