Система охлаждения в ОКЕ – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 110 кПа (1,1 кгс/см2). Впускной клапан открывается при понижении давления в системе относительно атмосферного на 3-13 кПа (0,03-0,13 кгс/см2) (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.
Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода ГРМ. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с “пожизненным” запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

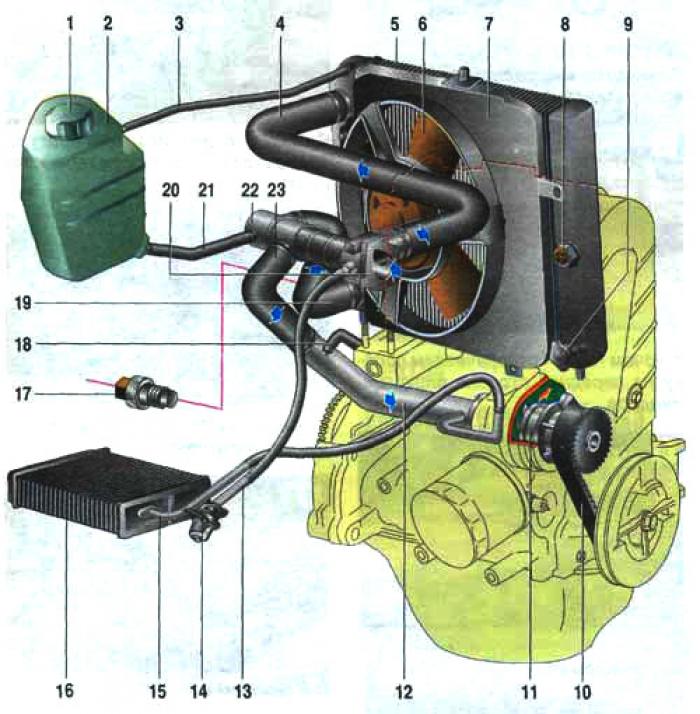

Система охлаждения: 1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – пароотводящий шланг; 4 – подводящий шланг радиатора; 5 – радиатор двигателя; 6 – крыльчатка вентилятора; 7 – кожух радиатора; 8 – датчик включения электровентилятора; 9 – сливная пробка; 10 – зубчатый ремень привода ГРМ; 11 – насос охлаждающей жидкости; 12 – всасывающая труба насоса; 13 – подводящая труба отопителя; 14 – кран; 15-отводящая труба отопителя; 16 – радиатор отопителя; 17 – датчик температуры охлаждающей жидкости (в левом торце головки блока цилиндров); 18 – шланг отвода охлаждающей жидкости из рубашки охлаждения впускной трубы; 19 – отводящий шланг радиатора; 20 – выпускной патрубок головки блока; 21 – заправочный шланг; 22 – термостат; 23 – шланг всасывающей трубы насоса.
Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает радиатор отопителя и впускную трубу. При температуре 87±2°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор двигателя. При температуре около 102°С основной клапан полностью открывается, а байпасный закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 8 мм.
Радиатор двигателя состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.
Электровентилятор радиатора включается через реле 113.3747 датчиком-выключателем ТМ-108, ввернутым в правый бачок радиатора. Его контакты замыкаются при температуре 99±3°С, а размыкаются при 94±3°С. Реле расположено под панелью приборов слева. Его характеристики описаны в разделе “Электрооборудование”.
Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводя-щего шланга от радиатора двигателя, в нижней – для заправочного шланга.
Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, подающий сигнал на указатель температуры приборной панели. Система отопления описана в главе “Система отопления и вентиляции”.
