Стартер автомобиля ОКА ВАЗ-1111 — 1113 типа 39.3708: 1 — обгонная муфта; 2 — ограничительное кольцо; 3 — шестерня привода; 4 — крышка со стороны привода; 5 — рычаг привода; 6 — якорь реле; 7 — удерживающая обмотка реле; 8 — втягивающая обмотка реле; 9 — контактная пластина; 10 — крышка реле; 11 — контактные болты; 12 — кожух; 13 — коллектор; 14 — задняя крышка; 15 — щетка; 16 — корпус; 17- полюс; 18 — якорь.
Стартер типа 39.3708 — четырехще-точный электродвигатель постоянного тока со смешанным возбуждением и с электромагнитным двухобмоточным тяговым реле.
Технические характеристики стартера 39.3708:
Номинальная мощность, кВт 0,9
Потребляемый ток при номинальной мощности, А, не более 230
Потребляемый ток в заторможенном состоянии, А, не более 310
Потребляемый ток в режиме холостого хода, А, не более 60
В корпусе стартера винтами закреплены четыре полюса с обмотками возбуждения: тремя сериесными (соединенными последовательно) и одной шунтовой. Корпус и крышки стянуты двумя болтами. Якорь — с торцевым коллектором. Задний конец вала якоря вращается в метал-локерамической втулке, запрессованной в крышку, а передний конец — во втулке, запрессованной в картер сцепления. (При установке стартера убедитесь, что втулка на месте.)
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении — от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты якоря стартера от повреждения из-за чрезмерной частоты вращения. Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение через дополнительное реле типа 113.3747-10 подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается. Напряжение срабатывания тягового реле должно быть не более 9 В при (20±5)°С. Если это не так, в реле или приводе имеется неисправность. Исправность привода определяется при осмотре после разборки стартера. Неисправное реле заменяют.
На части автомобилей устанавливают стартер типа 1111.3708 номинальной мощностью 1,0 кВт с возбуждением от постоянных магнитов (в нем отсутствуют полюса с обмотками). Шесть сегментных магнитов расположены на внутренней поверхности корпуса стартера и удерживаются двумя пластмассовыми держателями, расположенными возле крышек. Крышки стянуты двумя шпильками, последние фиксируют и держатели полюсов.

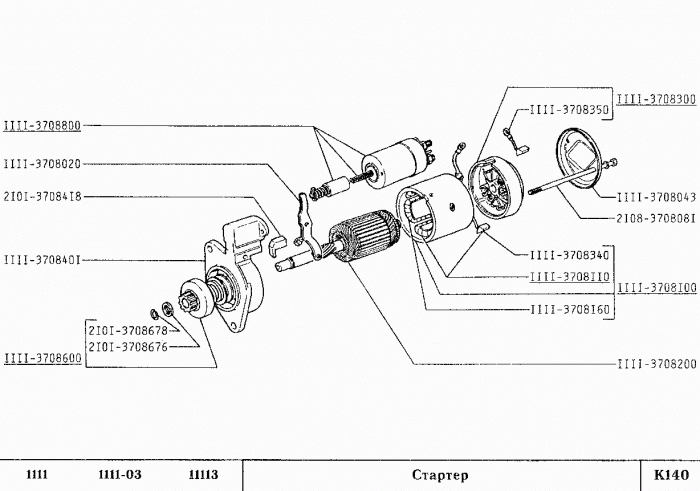

Детали стартера ОКА с кодами:
1111-3708020 Рычаг
1111-3708043 Колпак
1111-3708100 Корпус в сборе
1111-3708110 Катушки полюсов последовательные
1111-3708160 Катушки полюсов параллельные
1111-3708200 Якорь
1111-3708300 Крышка
1111-3708340 Щетка с наконечником
1111-3708350 Щетка изолированная
1111-3708401 Крышка
1111-3708600 Привод
1111-3708800 Реле стартера
2101-3708418 Заглушка крышки
2101-3708676 Ограничитель хода шестерни
2101-3708678 Кольцо стопорное
2108-3708081 Болт стяжной
