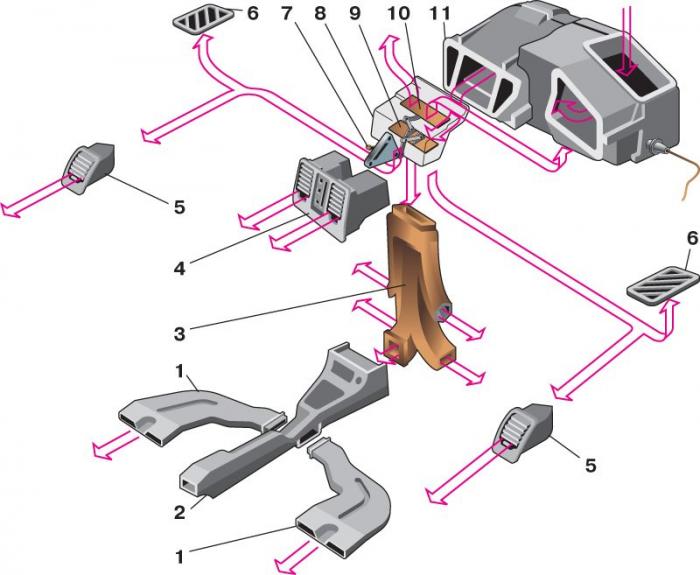

Наступает зима, и как бы не была популярна поговорка готов сани летом, мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажетнам как устроена печка в десятом семействе ВАЗ. Представляем вашему вниманию схему устройства воздуховодов печки и детали управления отопителем ВАЗ-2110
1 – воздуховоды обогрева задней части салона
2 – облицовка тоннеля пола
3 – воздуховоды обогрева ног
4 – центральные сопла вентиляции салона
5 – боковые сопла вентиляции салона
6 – сопла обогрева стекол передних дверей
7 – рычаг управления системой отопления салона
8 – корпус воздухораспределителя
9 – заслонка обогрева ног
10 – заслонка обогрева ветрового стекла
11 – отопитель

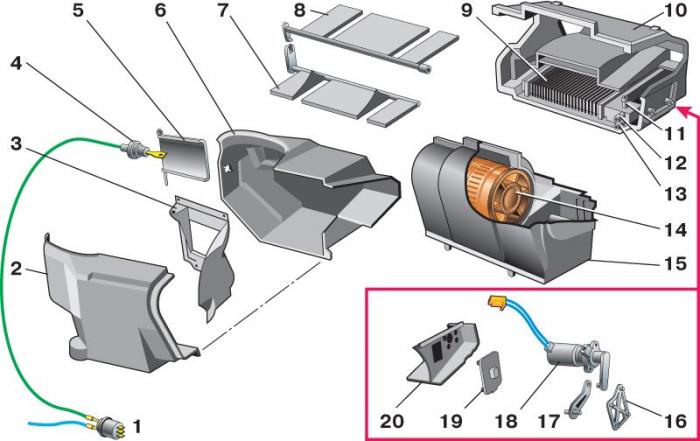

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:
1 – электропневматический клапан
2 – передний корпус воздухозаборника отопителя
3 – водоотражательный щиток воздухозаборника
4 – клапан управления заслонкой рециркуляции
5 – заслонка рециркуляции воздухозаборника
6 – задний корпус воздухозаборника отопителя
7 – заслонка канала отопителя
8 – заслонка управления отопителем
9 – радиатор
10 – кожух радиатора отопителя
11 – штуцер пароотводящего шланга
12 – штуцер подводящего шланга
13 – штуцер отводящего шланга
14 – электродвигатель отопителя с вентилятором
15 – корпус электродвигателя
16 – опорная площадка рычага привода заслонки управления отопителем
17 – рычаг привода заслонки управления отопителем
18 – микромоторедуктор привода заслонки
19 – резистор
20 – крышка кожуха отопителя
Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Плюсы рециркуляции – в салон не поступает пыль, запахи с улицы и т.д. Минусы – запотевание стекол, воздух в салоне не обновляется. При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей. Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.
