Дорогие друзья, мы предлааем вашему вниманию схему и описание возможностей, а так же чертеж готовой платы для сборки блока так называемой “вежливой подсветки”. Вещь очень удобная, схема универсальная и подойдет для любой модели ВАЗа и не только. Этогй полезной функции с завода лишены многие макри и модели автомобилей. А ведь как удобно сесть в салон, закрыть дверь и спокойно не прибегая к лишним действиям увидеть куда что положить и как в темноте попасть в замок зажигания ключем. Преимущества данной схемы в том, что она без проблем сможет работать как с обычными лампами накаливания так и со светодиодами. Максимальная мощность ламп, которые разрешено подключать к схеме – 10 ватт.
Описание работы блока “вежливой подсветки”:
– При открывании дверей внутрисалонный свет плавно загорается за 1-2 секунды и горит в полный накал.
– После закрывания дверей свет горит еще 7 секунд в полную яркость и в течении 4-5 секунд плавно затухает.
– Если включено зажигание и дверь открыта – свет горит, но после закрытия двери он плавно тухнет без 7-ми секундной задержки за 2-2,5 секунды
– Если при включеном зажигании открыть дверь – свет плавно за 1-2 секунды загорается и после закрытия двери плавно, без 7-ми секундной задержки затухает в течении 2-2.5 секунд.
Временные интервалы загорания – затухания светодиодов немного отличаются от интервалов загорания – затухания ламп накаливания.
Вот непосредственно сама схема:
Вот таким образом выглядит плата для этой схемы и расположение деталей на ней
Тестовая сборка схемы для проверки на работоспособность.

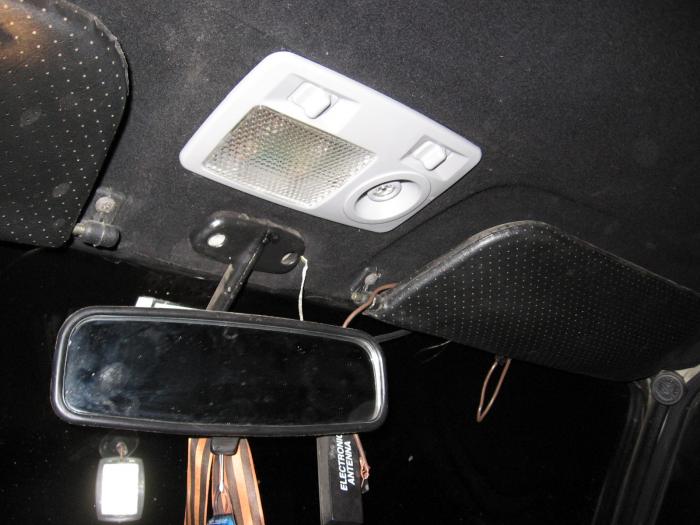

Подключали к такому плафону как с диодными лампами так и с обычными:
Ниже прилагаем заархивированную версию печатной платы в формате lay, рисунок печатной платы уже в зеркальном виде, открывается програмой SLayout 5.
Скачать печатную плату в формате lay можно по ссылке
Схема полностью работоспособна и может быть собрана любым начинающим радиолюбителем.
