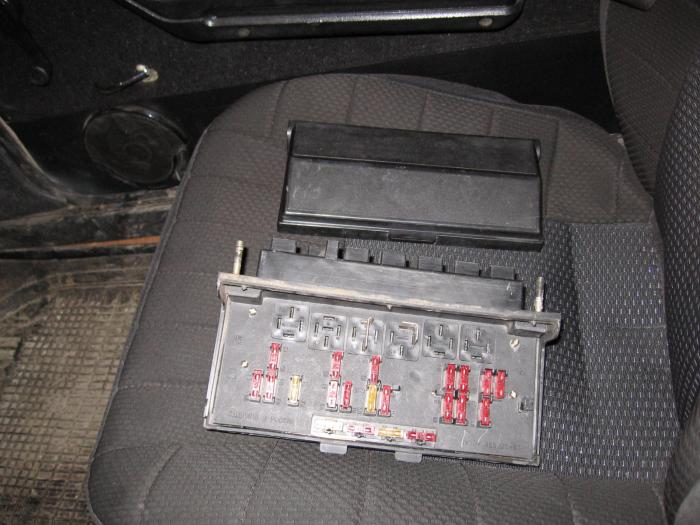

Сегодня мы вам расскажем о таком полезном варианте “тюнинга” вашей семерки, как замена блока предохранителей старого образца на блок нового образца. Очень полезная доработка хочу вам сказать, многие владельцы старенких семерок и пятерок маятся с постоянно отконтачивающими предохранителями, а блок с флажковыми предохранителями (их еще называют евро) лишен этих недостатков. Итак, поехали – Вот как выглядит блок нового образца:

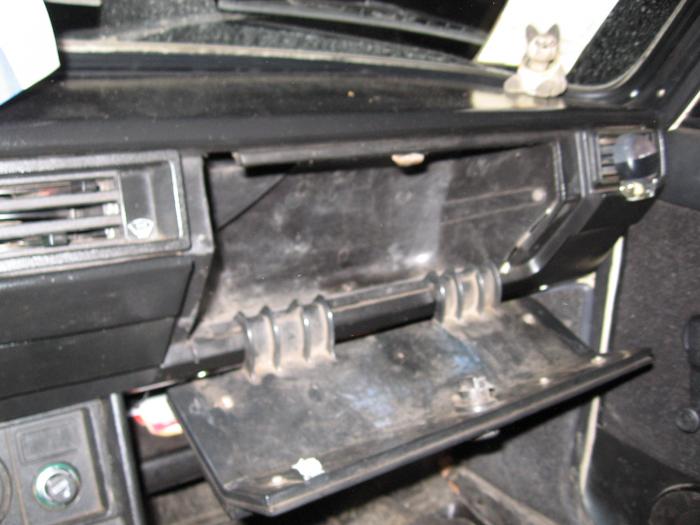

Что бы снять блок предохранителей на ваз-2107 без геморроя, нужно в идеале снять корыто бардачка:

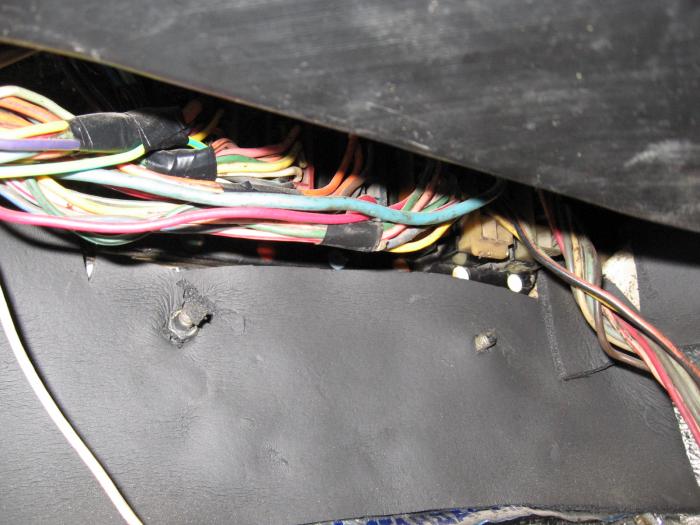

Что бы подлезть ко всем 4-м гайкам крепления блока, на фото видно две нижние:

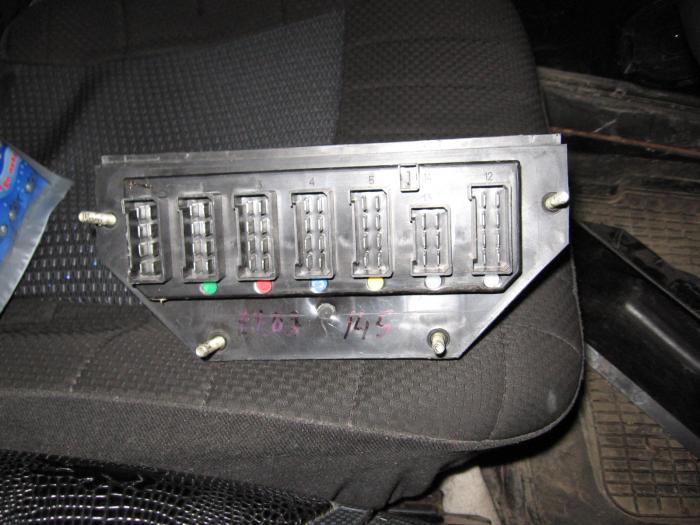

Вот видно расположение шпилек для них на блоке:

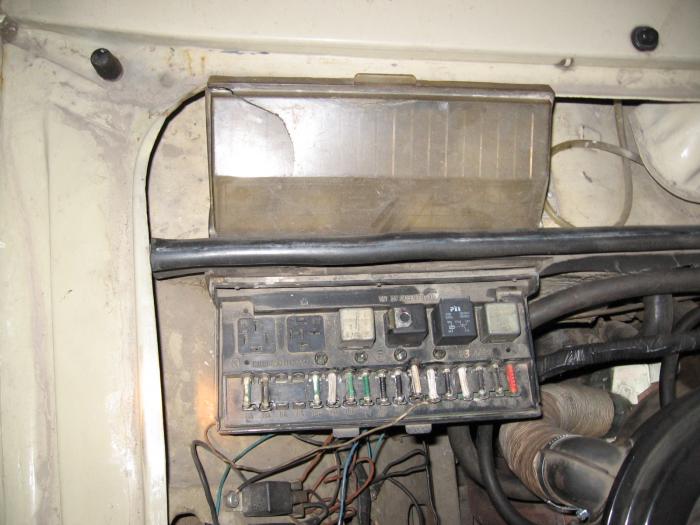

Вот он пресловутый блок предохранителей старого образца:

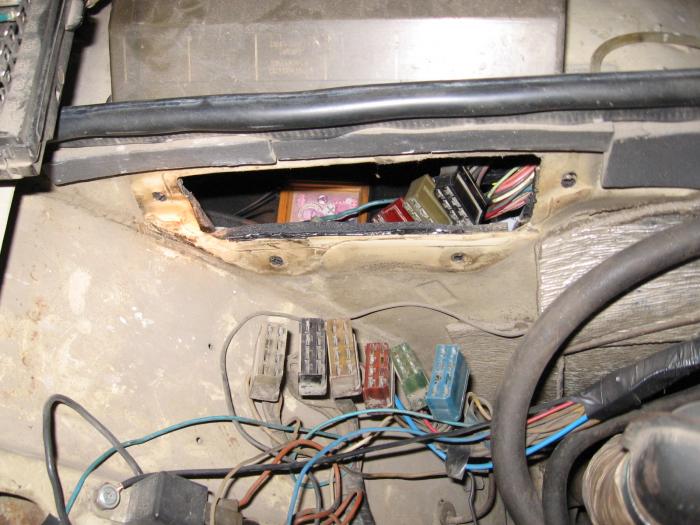

Скидываем с него все разъемы, фишки снизу в подкапотном пространстве:

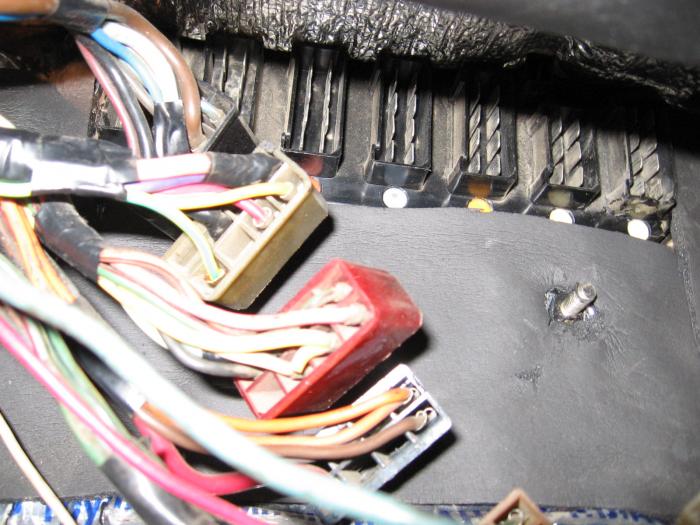

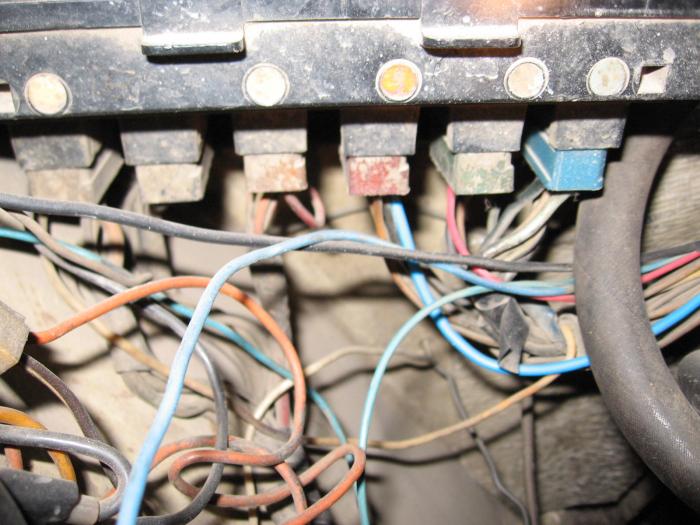

И все фишки со стороны салона за бордачком:
Откручиваем те самые 4-ре гайки и вынимаем блок под капотом на себя:

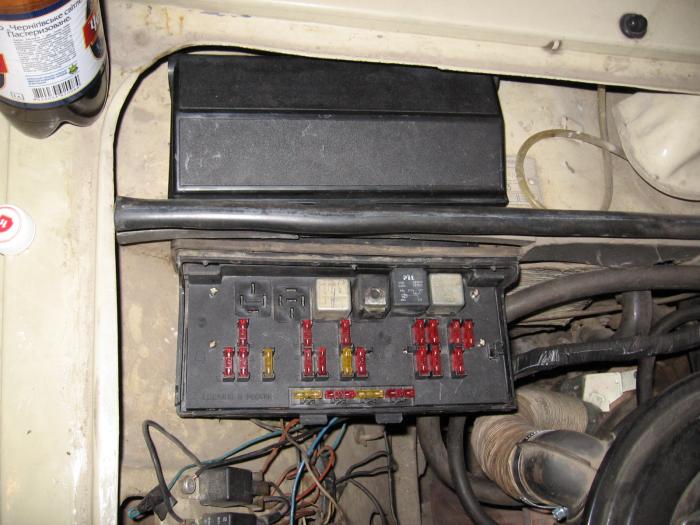

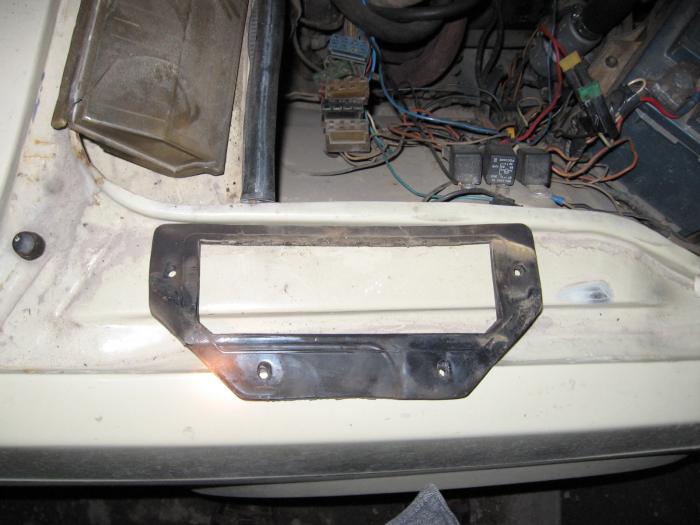

Берем наш новый блок и устанавливаем вместо старого, становится идеально, не забудьте про прокладку, иначе вся вонь из подкапотки пойдет в салон и сквозняк будет дополнительный:
Все прикручиваем в обратном порядке и врубаем все фишки на свои места, они промаркированы цветом

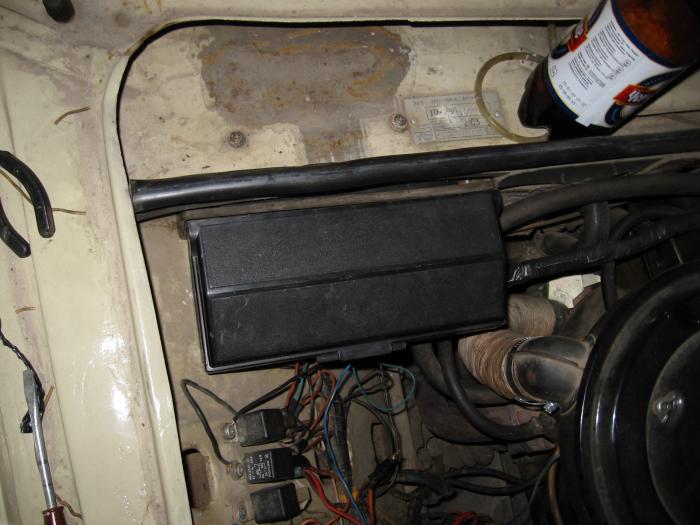

Закрываем крышку, радуемся, и понимаем, почему блок называют Черным Ящиком, ведь раньше он у нас был прозрачным
Из нюансов по электрике с которыми можно столкнуться в зависимости от того, какую версию блока вы поставили и какой генератор у вас стоит на авто.
Если у вас установлен генератор Г-222, то у вас может пропасть зарядка.
Если это случилось, то проверьте в монтажном блоке следующие соединения (тестером):
1. Ш4-1 <——————————————–> Ш11-4
2. Ш1-6 <——–> предохранитель 9 <——–> Ш11-3 (скорее всего разорвана эта цепочка)
3. Ш1-4 <————————————————-> Ш10-1
4. Ш5-3 <————————————————-> Ш10-7
5. Ш1-6 <———> предохранитель 10 <———–> Ш4-1
Если генератор 37.3701 и пропала зарядка, то достаточно проверить последние 3 цепочки (3, 4, 5)
Ш1 – коричневая колодка со стороны салона
Ш4 – синяя колодка со стороны салона
Ш5 – желтая колодка со строны салона
Ш10 – коричневая колодка со стороны моторного отсека
Ш11 – желтая колодка со строны моторного отсека
Если какое-то из соединений отсутствует, то разобрать блок и впаять перемычки изолированным проводом между нужными точками, не перерезая других дорожек, идущих к этим контактам. Вот и все. Будем рады вас видеть в клубе ваз-2107 и всей вазовской классики!
