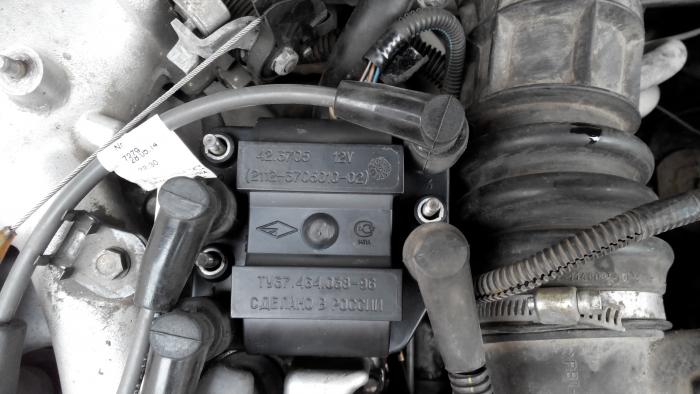

Сегодня мы вам расскажем о том, как устроена система зажигания на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Хочется отметить, что поскольку карбюраторные версии ВАЗ-2110 это уже практически история, мы остановимся подробно на системе зажигания инжекторных автомобилей десятого семейства. Сердцем системы зажигания ВАЗ-2110 является модуль зажигания 2112-3705010-02, кстати достаточно часто именно он и является проблемным узлом в этой казалось бы надежной системе зажигания десятки. Так же рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа всей системы зажигания в целом. Вот ниже представлен на фото модуль зажигания 2112-3705010-02

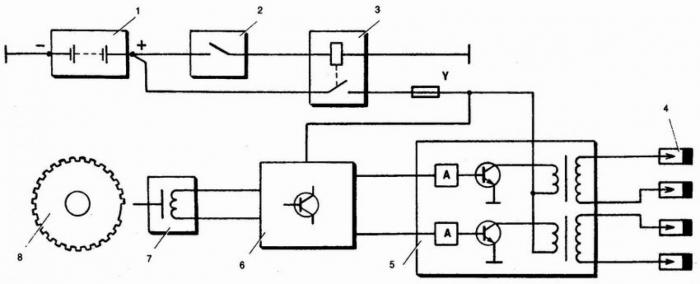

а вот схема системы зажигания ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112.

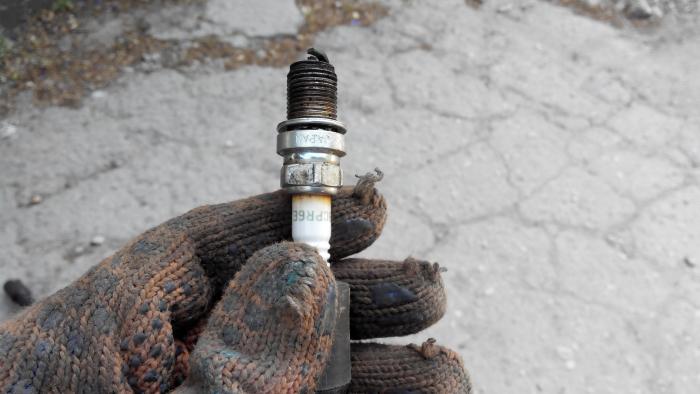

В модуле фактически «запакованы» две катушки зажигания, одна из которых обеспечивает искрой первый и четвертый цилиндры двигателя, а вторая катушка второй и третий. Именно поэтому при неполадках в модуле зажигания пропадает искра именно парно в той или иной паре цилиндров. Сама по себе система зажигания на ВАЗ-2110 не требует какого либо обслуживания и не предусматривает никакой регулировки. Управление зажиганием целиком и полностью возложено на «мозги» автомобиля, непосредственно на контроллер. С завода двигатели оснащены свечами типа А17ДВРМ (8-клапанные двигатели) или АУ17ДВРМ (16-клапанные двигатели). Обязательно необходимо выдержать рекомендуемый зазор между электродами свечей – 1,0-1,15 мм.

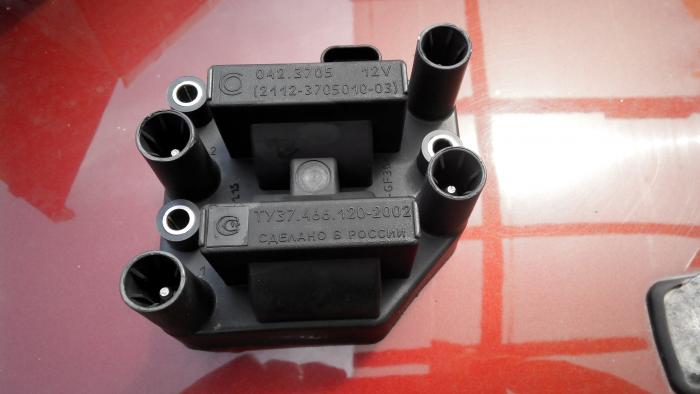

В ситеме зажигания задействованы следующие датчики – ДПКВ (Датчик положения коленчатого вала), он подает в мозг автомобиля сигнал, на основании которого «мозги» автомобиля рассчитывают последовательность работы катушек в модуле зажигания. Так же в смесеобразовании и зажигании участвует датчик массового расхода воздуха (ДМРВ), датчик температуры охлаждающей жидкости, датчик детонации, который контролирует нет ли у нас в том или ином режиме работы двигателя той самой детонации. Следует отметить, что на наш взгляд, в случае выхода из строя модуля зажигания в идеале менять его на модуль зажигания производства «Старый оскол» СОАТЭ, на фото ниже.
